Ho una fusoliera del Mach 1 fatta da stampo Aviomodelli, mi servirebbe il disegno, anche non dettagliato, per capire quali siano le proporzioni e poter procedere alla realizzazione.
Qualche anima buona lo ha?
Grazie

fabiovitti · 07 aprile 23, 21:58

Su outerzone.co.uk ci sono un paio di piani disponibili

Ehstìkatzi · 07 aprile 23, 22:06

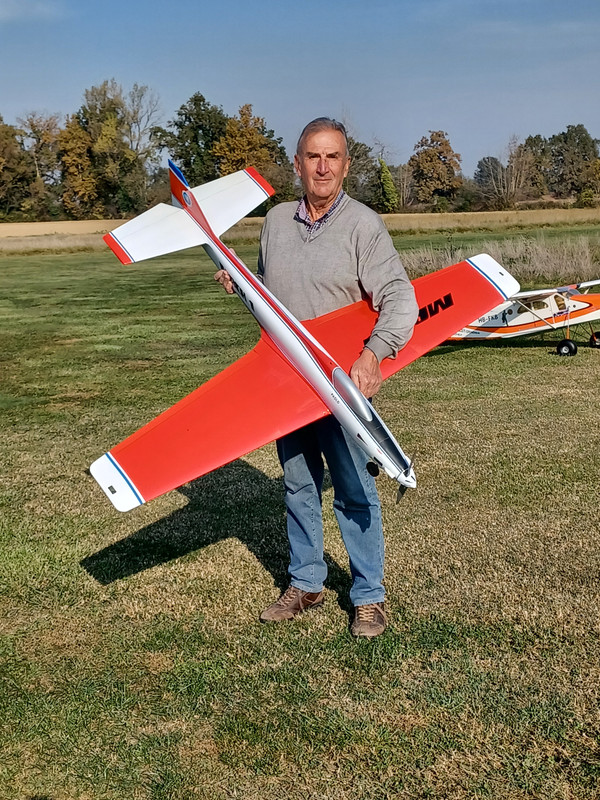

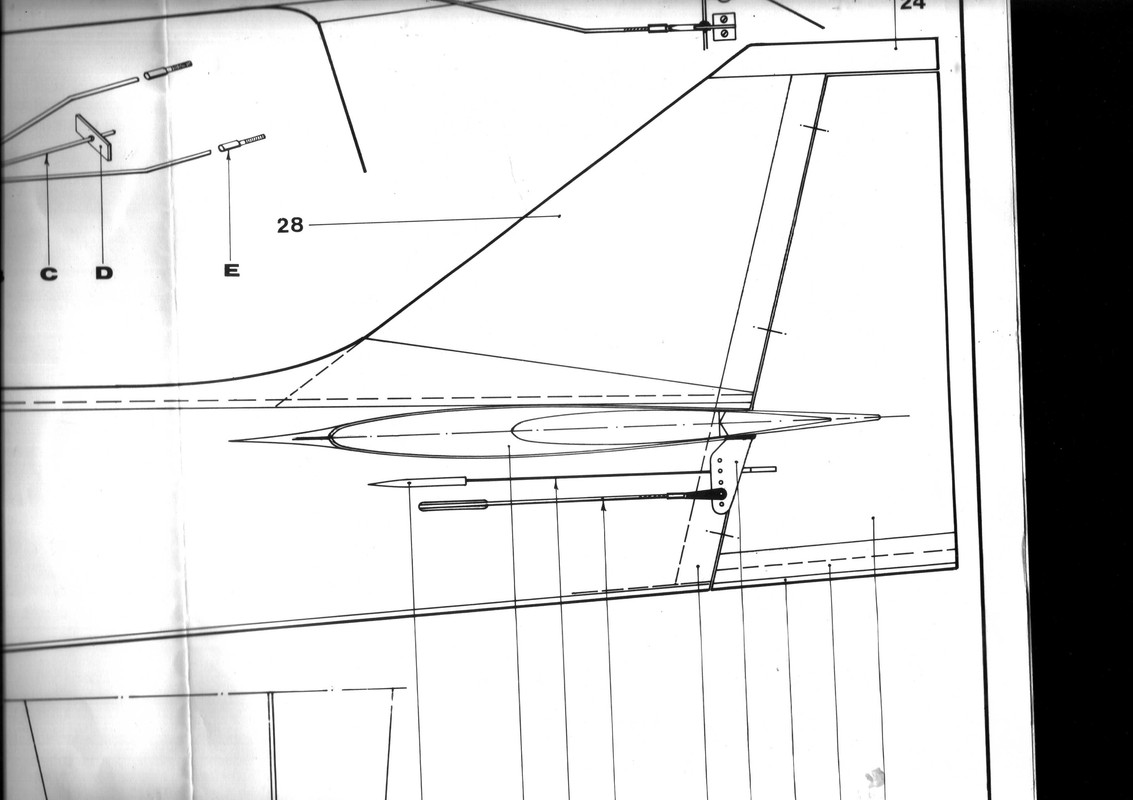

Il mio Mach1 è fatto con fusoliera in fibra da stampo originale, profondità originali in polistirolo-obece, direzionale in tavoletta di balsa pure originale. Le ali le ha fatte Fornaciari sui disegni che qui allego assieme a qualche immagine del disegno con note a mano di fabbrica.

Minestrone · 07 aprile 23, 23:13

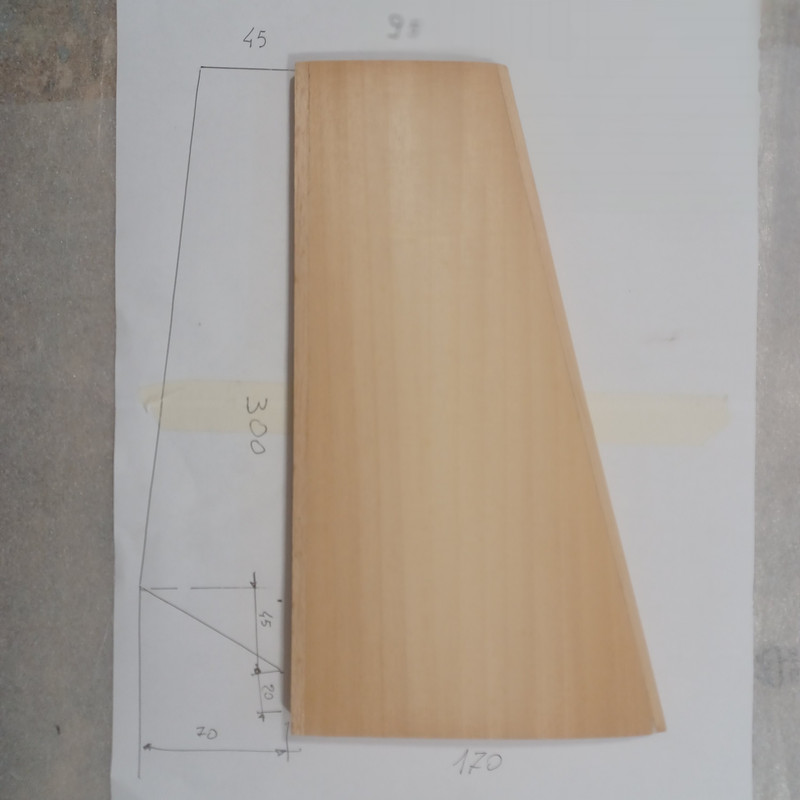

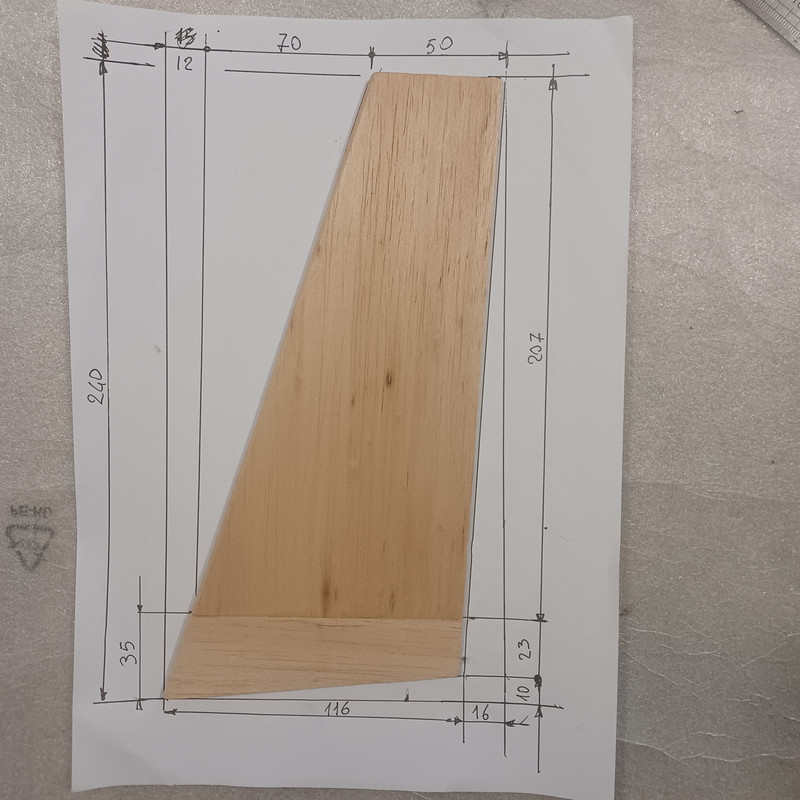

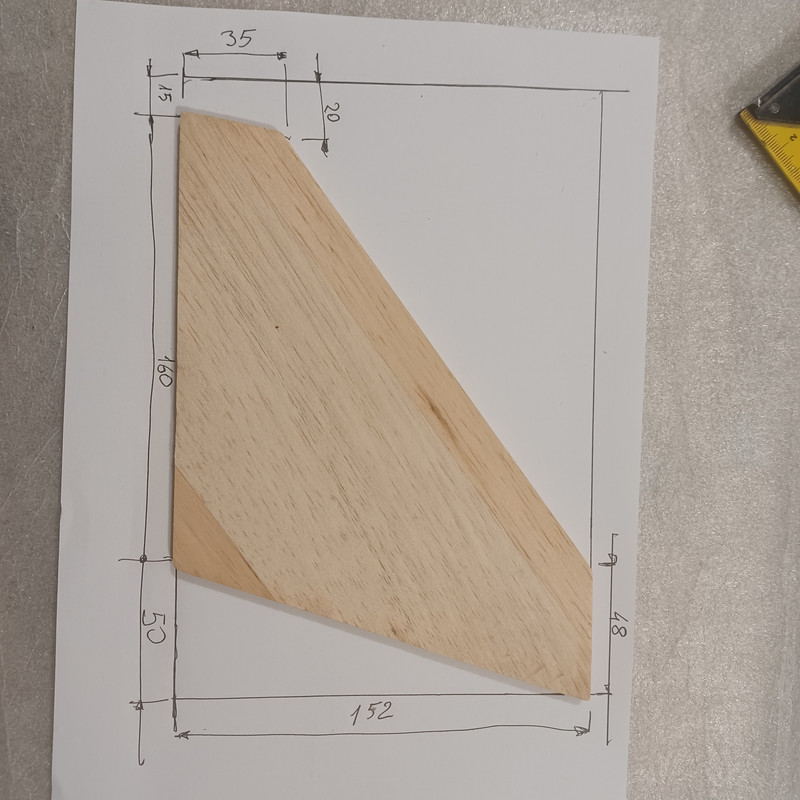

Esti speravo in un tuo intervento perché sapevo che anche tu hai fatto quel modello e la mia fusoliera + ali arrivano dalla stessa mano. Anche io ho una fotocopia del dwg che hai postato ma mi mancano le proporzioni per piano di quota e direzionale. Già con le tue foto posso tagliare il piano di quota per realizzare l'elevatore. Con la foto del direzionale posso abbozzare all'incirca forse su per giù il verticale ed il pianetto mobile.

Hai i carrelli fissi o retrattili? I servi gli hai messi in coda o in fusoliera?

Minestrone · 07 aprile 23, 23:17

Citazione:

Originalmente inviato da fabiovitti

Su outerzone.co.uk ci sono un paio di piani disponibili

Si li ho trovati ma sono realizzazioni lignee e non so se siano uguali o simili al mio.
Io ho la fusoliera e le sagome in polistirolo già tagliate come quelle di Ehstìkatzi.

Ho quel modello sullo scaffale da due anni e non sono ancora riuscito a cominciarlo. Mi sta venendo un po' di prurito e vorrei realizzarlo elettrico. Glow ho solo un ASP 61 ma non mi sembra all'altezza.

Ehstìkatzi · 08 aprile 23, 08:46

Citazione:

Originalmente inviato da Minestrone

Esti speravo in un tuo intervento perché sapevo che anche tu hai fatto quel modello e la mia fusoliera + ali arrivano dalla stessa mano. Anche io ho una fotocopia del dwg che hai postato ma mi mancano le proporzioni per piano di quota e direzionale. Già con le tue foto posso tagliare il piano di quota per realizzare l'elevatore. Con la foto del direzionale posso abbozzare all'incirca forse su per giù il verticale ed il pianetto mobile.

Hai i carrelli fissi o retrattili? I servi gli hai messi in coda o in fusoliera?

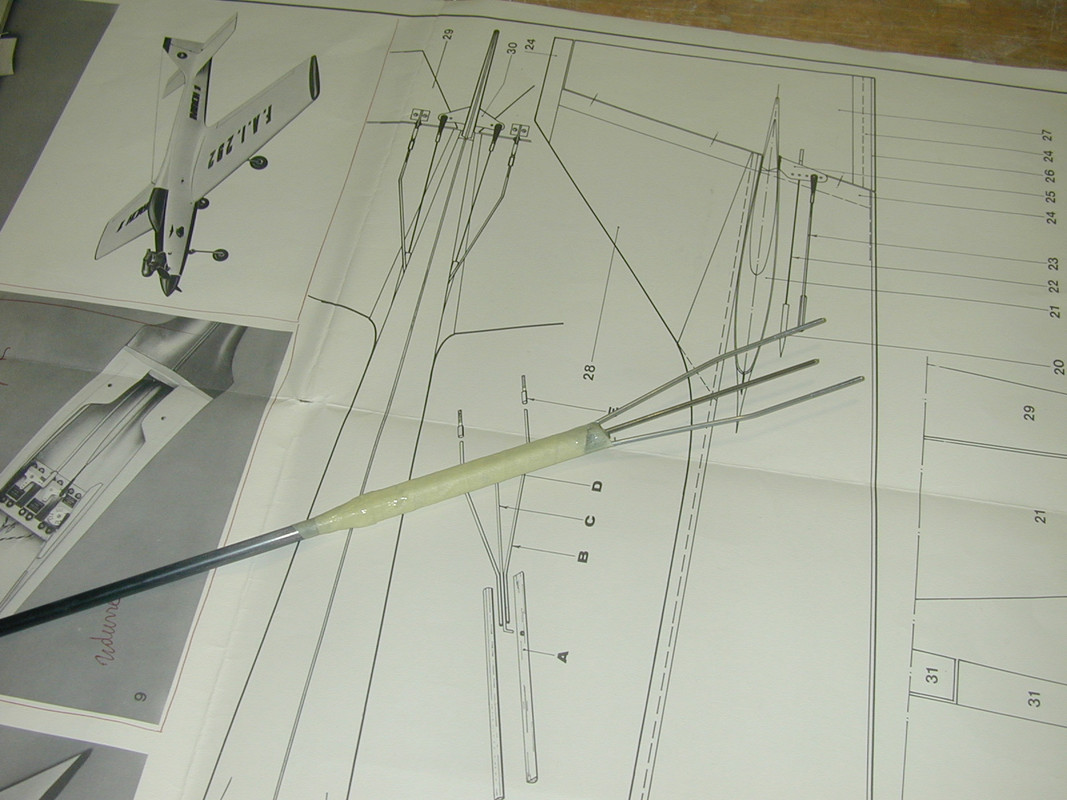

I servi sono, come si faceva una volta, nel vano ala, per il profondità se guardi la foto vedrai che il rinvio si divide in due parti in modo da registrare la posizione delle parti mobili. I carrelli sono retrattili del tipo che vende Jonathan per modelli fino a 6 kg. Su tutti i miei F3A vintage ho montato un motore da 530 KV e 1200 Watt con batteria da 5200 mAh e 6 celle. A detta di un giudice di F3A che l'ha visto e giudicato in volo almeno 7anni fa, il mio Mach 1 è quello che vola meglio tra quelli da lui visti. Se hai pazienza ti posso dare le dimensioni del profondità e del direzionale.

Ehstìkatzi · 08 aprile 23, 10:10

I pezzi sono gli originali Aviomodelli.

il motore

Minestrone · 08 aprile 23, 10:33

Grazie!
Sto finendo il profondità in queste ore, lo devo tagliare e poi fibrare.

Inviato dal mio M2004J19C utilizzando Tapatalk

Gianluigi_gav · 09 aprile 23, 22:41

Citazione:

Originalmente inviato da Ehstìkatzi

I servi sono, come si faceva una volta, nel vano ala, per il profondità se guardi la foto vedrai che il rinvio si divide in due parti in modo da registrare la posizione delle parti mobili. I carrelli sono retrattili del tipo che vende Jonathan per modelli fino a 6 kg. Su tutti i miei F3A vintage ho montato un motore da 530 KV e 1200 Watt con batteria da 5200 mAh e 6 celle. A detta di un giudice di F3A che l'ha visto e giudicato in volo almeno 7anni fa, il mio Mach 1 è quello che vola meglio tra quelli da lui visti. Se hai pazienza ti posso dare le dimensioni del profondità e del direzionale.

Dopo sette anni è ancora il miglior Mach 1 che abbia mai potuto vedere, e sì che ne ho visti ancora tanti dopo quel giorno...

giocavik · 10 aprile 23, 08:14

Esiste un regolamento che fornisca indicazioni nell'ambito della motorizzazione elettrica della categoria..?..
E' domanda ingenua/genuina che non sottintende alcunché, se non curiosità per eventuali indicazioni tecniche-tecnologiche..ad es, la F3A dell'epoca voleva da regolamento, cilindrata per i 2t, di 10 cc se non erro..
(...non saprei se ci si potevano usare i 4t e che limiti di cilindrata c'erano al riguardo..)
Ma dato che per il brushless la questione tecnica può essere più complessa, sarebbe interessante vedere se e come è stata interpretata.
