Motoaliante Fournier

[marchivan]

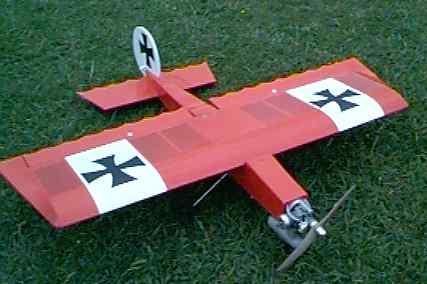

Dopo aver quasi distrutto il mio modello ( uno stick simile a questo )
mi sono ritrovato tutta la meccanica, che fortunatamente era sopravvissuta allo schianto, a disposizione.

Voi non so' cosa avreste fatto, ma io si... ho cercato un nuovo modello da fare
il motore che avevo sullo Stick era un os La 15 e, per un motore così piccolo ci voleva un modello piccolo, però non mi andava di rifarne uno simile, allora cerca-cerca-cerca mi sono imbattuto in questo MOTOALIANTE FOURNIER che mi é piaciuto subito anche perchè un motoaliante con motore a scoppio mi mancava come modello e anche come esperienza di costruzione-volo.

Trovare il disegno non é stato facile, anzi non l'ho proprio trovato per lo scoppio, e allora mi sono accontentato del disegno di uno elettrico che rinforzerò dove ce ne sarà bisogno.
Non vi aspettate una riproduzione fedele, io vado sempre un po' a "braccio"

Il progetto che ho usato é questo Fournier Beta 1.0 (1)-Model.pdf

Allego qualche foto dell'inizio della costruzione.

https://lh3.googleusercontent.com/-p...o/IMG_6850.JPG

https://lh5.googleusercontent.com/-U...o/IMG_6849.JPG

https://lh3.googleusercontent.com/-6...o/IMG_6851.JPG

https://lh5.googleusercontent.com/-E...o/IMG_6854.JPG

https://lh6.googleusercontent.com/-5...o/IMG_6853.JPG

Ciao alla prossima
Ivan

[ICEMAN 69]

interessante peccato che manca il materiale con cui sono fatti i singoli pezzi

[marchivan]

Originalmente inviato da ICEMAN 69

interessante peccato che manca il materiale con cui sono fatti i singoli pezzi

Se hai già costruito qualche modello non é un problema insormontabile, volendo si può dedurre gli spessori dal disegno e come materiali quasi tutto balsa, escluso longheroni, parafiamma e poco altro.
Il pezzo che unisce le ali e gli da il diedro l'ho fatto in compensato di betulla di 2mm., forse farò le fiancate in compensato di pioppo di 3mm. quando ci arrivo vedo .
Spero di esserti utile.
Ivan

[maverick 68]

Non vorrei sbagliarmi ma se ricordo bene quel disegno, sono abbastanza certo che sia stato partorito dalla mente del Masali. Sempre che la memoria non mi abbia tradito dovrebbe esserci un suo thread sulla progettazione e costruzione, nulla che una veloce ricerca non possa confermare.
Seguo la costruzione.

[marchivan]

Originalmente inviato da maverick 68

Non vorrei sbagliarmi ma se ricordo bene quel disegno, sono abbastanza certo che sia stato partorito dalla mente del Masali. Sempre che la memoria non mi abbia tradito dovrebbe esserci un suo thread sulla progettazione e costruzione, nulla che una veloce ricerca non possa confermare.
Seguo la costruzione.

Hai pienamente ragione, oggi ho cercato e ho trovato il thread del Masali, io al disegno c'ero arrivato da altre vie .
Metto altre foto del proseguo dei lavori ( miiiii come mi diverto )

https://lh6.googleusercontent.com/-H...o/IMG_6855.JPG

https://lh6.googleusercontent.com/-c...o/IMG_6856.JPG

https://lh6.googleusercontent.com/-L...o/IMG_6857.JPG

https://lh3.googleusercontent.com/-J...o/IMG_6858.JPG

Buone costruzioni a tutti.
Ivan

[fabiovitti]

Bello il Fournier, ma quelle grosse mollette in legno le hai fatte tu o si trovano da qualche parte?

[marchivan]

Originalmente inviato da fabiovitti

Bello il Fournier, ma quelle grosse mollette in legno le hai fatte tu o si trovano da qualche parte?

Le mollette le ho fatte io, ne ho di varie misure, se vuoi vedere come sono fatte faccio una foto da vicino, ma credo che si capisca anche così.
Oggi ho lavorato poco perchè sono stato al campo di volo .
Ora lavoro un po' sulla fusoliera, le fiancate ho deciso che le faccio in compensato di pioppo 3mm. alleggerite in coda, eccole



Ciao alla prossima.
Ivan

[marchivan]

Buonasera ,la fusoliera stà procedendo con la preparazione degli altri pezzi e la messa in opera degli stessi


ho preparato anche i supporti per il motore fatti su misura perchè dovranno entrare precisi nel musetto

incollata anche la coda

Fine dalla puntata
a presto.
Ivan

[Falco-F8L]

Originalmente inviato da marchivan

Metto altre foto del proseguo dei lavori ( miiiii come mi diverto )

Non mi e' chiaro il perche' della baionetta con incorporati i punti di rottura prestabiliti...

[marchivan]

Originalmente inviato da Falco-F8L

Non mi e' chiaro il perche' della baionetta con incorporati i punti di rottura prestabiliti...

Nel disegno era così, e comunque se non si capisce sono gli incastri delle centine dell'altra ala.

Oggi ho fatto questo



Ciao
Ivan
