Realizzazione dime


Continuo qui la discussione che ha avuto inizio nei commenti all'articolo di lelelodigiani.



Allego l'immagine d'esempio di due dime che desidero tagliare usando l'archetto ed un collaboratore.
Ho riportato solo i punti principali dove il filo deve passare contemporaneamente malgrado la diversa forma delle dime. Ogni tratto fra un punto e l'altro dovrà poi essere suddiviso equamente.
Il sistema da te accennato mi permette quindi di designre questi punti e poi richiedere la suddivisione dei tratti?
come posso poi esportare la suddivisione vettorialmente o grficamente per poi applicarla alla dima?

Saluti!

Altro punto che ho notato è che l'eventuale passaggio del filo attraverso il materiale per effettuare lo svuotamento non può essere rappresentato da un semplice segmento di linea che congiunge le due dime, ma devono essere due segmenti distinti e paralleli.

domanda, è indifferente lo spazio che intercorre fra i due segmenti? quindi volenedo posso distanziarli, per esempio, di mezzo decimo di mm ?

Nel mio esempio i punti "da rispettare" non sono più 4 (corrisponenti agli spigoli dove il filo entra ed esce) ma vi è anche l'angolo che si forma con lo scafo nella fusoliera (punti 3-7 e 10-14), come procedo in questo caso?


Nel caso i punti da rispettare corrispondessero ad un punto generico del profilo come la linea della fusoliera (linea a puntini punti 4-6 e 11-13) come posso rintracciarli in Echantillonage?

Saluti!


allego disegno corretto.

Ok ecco il mio primo risultto, i due files Dat nello zip sono quello che ho ottenuto seguendo le istruzioni di lele.

Qualcuno sarebbe così gentile da caricarle in GMFC e dirmi se funziona? e se i punti corrispondono a quelli descritti nel PDF che ho precedentemente postato?
Grazie mille!

Saluti!

eheheh Odi non t'incazzare ma non so come mai.. qui in ufficio funziona eheh.

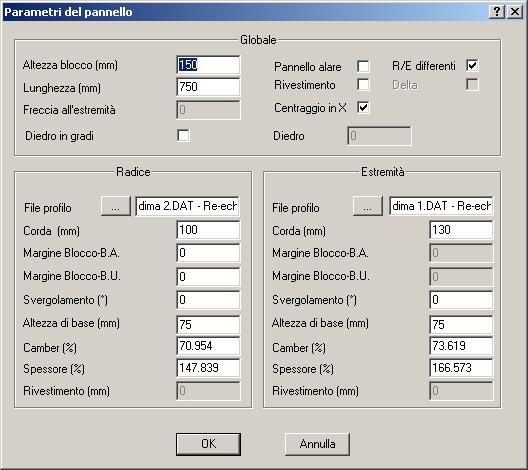

Ho solo invertito il profilo sinistro e il destro, e ho messo dei parametri per provare :

Allegato 28273
Ho lasciato le dimensioni della lastra, fissi a 150mm di altezza e 750mm di lunghezza.
ho impostato la corta (altezza profilo) della dima piccola a 100mm e quella grande a 130mm (piu piccole della lastra che sarà 150).
Gli altri parametri li ho lasciati come le prove di ieri sera.

Ed ecco il taglio :
Allegato 28274

Finalmente, la scritta in verde :-))))

Ma non so perché ieri non andava...

P.S: ho appena provato a mettere i profili come ieri sera, quello grande come root e quello piccolo come tip... funziona lo stesso.

A occhio funziona tutto, viene data l'autorizzazione al taglio, e i punti sembrano essere esattamente come volevi tu !
Che aereo è ?

Ciao

Lele

Perfetto, grazie per la conferma...ne ho altre 12 da fare più tutti gli scassi :wacko:
Si tratta di questo aereo

http://members.tripod.com/airfields_...water_taxi.jpg

Stiamo per iniziare la realizzazione di un prototipino da 150cm di AA con 8 speed 300 6V in scala 1:64 per poi passare al modello vero e proprio in scala 1:25 :)

:o: :o: :o: :blink:
Complimenti !!!!

Ciao

Lele

Domanda riguardante GMFC:

La realizzazione della fuso del prototipo verrà fatta in Styrofoam, tagliata da blocchi di sezione 120 x 140 mm.

Dato che sarà neccessario poi realizzare gli scassi (ala, capottina, direzione) è neccessario poter ricomporre poi tutti i vari troncono di fusoliera nei vari blocchi di styrofoam.
Diventa quindi neccessario poter disporre i disegni in modo che riaccostando i blocchi, i pezzi di fusoliera (già tagliati) combacino.

Chi può spiegrmi come impostarlo?

allego pdf con breve schema della scomposizione della fusoliera.
Prendendo in considerazione le sezioni ruotate di 90° con punto di ingresso a destra (scafo) e punto 0 a sinistra (dorso).
Il blocco viene sdraiato sul fianco (come mostrato nel disegno) e la distanza per il posizionamento viene preso considerando il punto 0 ed il margine del blocco.
Il che significa che la sezione A sarà a 50,37mm mentre la B a 39,47mm.
Ho anche quotato la differenza di quota tra le sezioni (nel prospetto laterale) di 10,9mm.

Insomma...come faccio a posizionare le dime in GMFC in modo completamente indipendente?

Ti calcoli la distanza delle singole sezioni dalla parte superiore del blocco (cosa che vedo hai già fatto) ,apri la finestra Parametri del Pannello (che apri facendo doppio click sinistro sul disegno del profilo) e inserisci tale distanza all'interno del campo Distanza BA, subito sotto il valore della corda. Vedrai che variando tale valore il pezzo si sposterà a destra e a sinistra.
Se i calcoli sono fatti bene non avrai nessun problema.

Ragazzi che progetto ! Complimenti davvero !

Ciao

Lele

Grazie per i complimenti e per l'aiuto!!

un'altra domandina, io realizzo il dxf in cad, lo converto in dat con profscan, lo elaboro con Echantillonage ed infine lo importo in GMFC. Poi devo impostarne la dimensione usando la corda in mm.
Non vi è modo di importarlo ed averlo già nelle sue dimensioni effettive?
Altrimenti, nel caso di forme particolari ed assimmetriche secondo quali punti misuro "la corda alare"?

Saluti e grazie!
