Torna indietro   BaroneRosso.it - Forum Modellismo > Categoria Aeromodellismo > Aeromodellismo Progettazione e Costruzione


Rispondi

Strumenti discussione Visualizzazione
Vecchio 16 aprile 18, 11:41   #1 (permalink)  Top
User

L'avatar di Limbox

Data registr.: 28-03-2006
Residenza: Rimini
Messaggi: 4.491
Invia un messaggio via MSN a Limbox
OLY 650 Scratchbuild

Che figata il titolo il inglese comunque, il disegno è questo quà: https://outerzone.co.uk/plan_details.asp?ID=6040, ovviamente ha subito il mio classico ritocco con autocad, per rendere il tutto con un pochino di incastri e semplificazioni, ottimizzato per l'elettrico e il tutto passato e tagliato dalla mia fida CNC.

Il risultato è il solito short kit di legnetti che dovrò assemblare con cura e vediamo cosa salta fuori.
Icone allegate
OLY 650 Scratchbuild-2018-01-28-10.05.30.jpg
__________________
- L'EVAPORATO - https://sites.google.com/site/lxmproject/
http://www.lafenicerimini.it
Chi si ferma.... precipitaaaaaaaa.
Limbox non è collegato   Rispondi citando
Vecchio 16 aprile 18, 14:15   #2 (permalink)  Top
User

L'avatar di Limbox

Data registr.: 28-03-2006
Residenza: Rimini
Messaggi: 4.491
Invia un messaggio via MSN a Limbox
Avanzamento profondità

Aggiorno la costruzione con il montaggio del profondità che è decisamente semplice, ma nel mio disegnare e tradurre l'originale ho fatto un errore che pargherò con almeno 50 grammi sul muso. per unire le due parti mobili del profondità ho usato acciaio armonico da 3mm, bastava decisamente il 2mm che mi avrebbe fatto risparmiare qualche grammo nel sederino e tanti grammi sul muso. ma ormai è fatto incollato e rivestito
Icone allegate
OLY 650 Scratchbuild-p80129-072502.jpg   OLY 650 Scratchbuild-p80131-081110.jpg   OLY 650 Scratchbuild-2018-03-08-08.14.58.jpg
__________________
- L'EVAPORATO - https://sites.google.com/site/lxmproject/
http://www.lafenicerimini.it
Chi si ferma.... precipitaaaaaaaa.
Limbox non è collegato   Rispondi citando
Vecchio 19 aprile 18, 09:50   #3 (permalink)  Top
User

L'avatar di Limbox

Data registr.: 28-03-2006
Residenza: Rimini
Messaggi: 4.491
Invia un messaggio via MSN a Limbox
Si continua con il direzionale

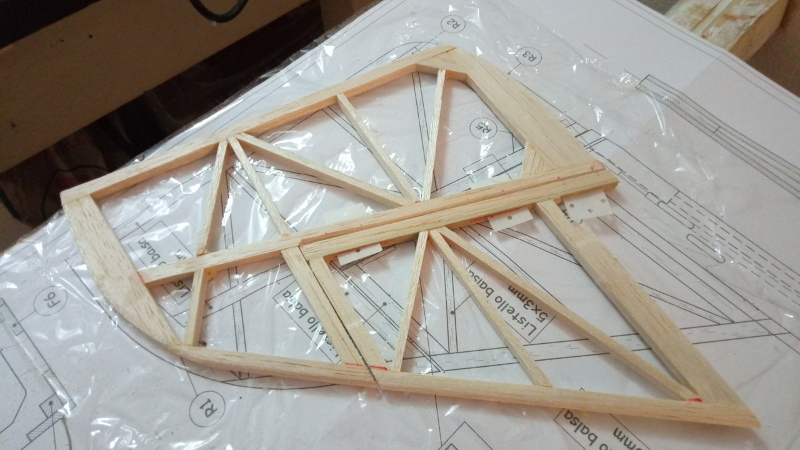

Anche il direzionale non ha dato nessun grosso problema, prima la parte fissa poi quella mobile e mi è piaciuta la soluzione per irrigidire il tutto, realizzando il longherone dove verrà incernierato in sandwic Balsa 5x5 e tiglio 5x1,5.
Icone allegate
OLY 650 Scratchbuild-2018-02-01-08.34.17.jpg   OLY 650 Scratchbuild-2018-02-03-01.33.37.jpg   OLY 650 Scratchbuild-2018-02-03-18.42.29.jpg   OLY 650 Scratchbuild-2018-02-04-09.16.17.jpg   OLY 650 Scratchbuild-2018-02-04-09.31.27.jpg

__________________
- L'EVAPORATO - https://sites.google.com/site/lxmproject/
http://www.lafenicerimini.it
Chi si ferma.... precipitaaaaaaaa.
Limbox non è collegato   Rispondi citando
Vecchio 20 aprile 18, 11:35   #4 (permalink)  Top
User

L'avatar di Limbox

Data registr.: 28-03-2006
Residenza: Rimini
Messaggi: 4.491
Invia un messaggio via MSN a Limbox
Il monologo costruttuvo conituna

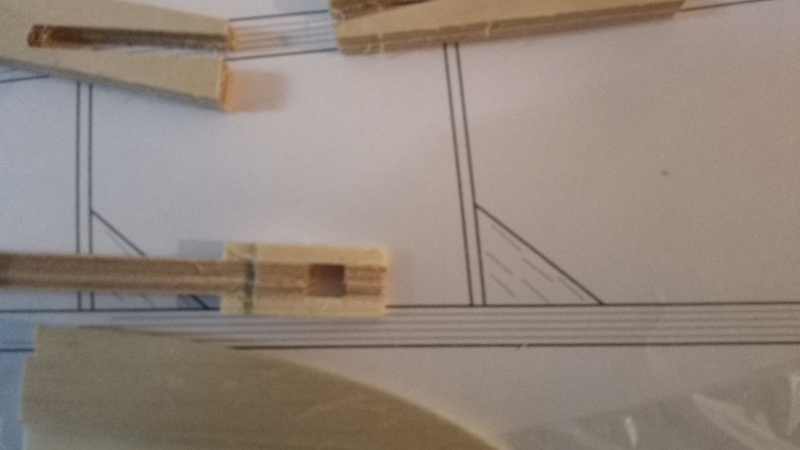

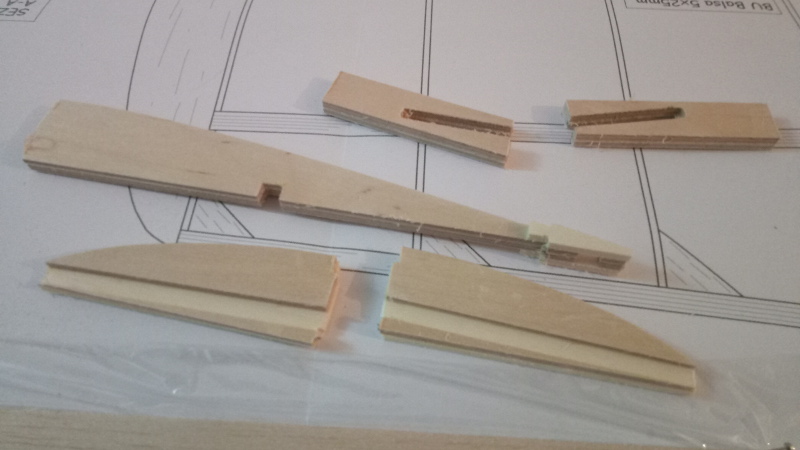

Altre scelte costruttive riguardano la centina centrale che viene assemblata in più pezzi, in modo da avere già la sede pronta per il piolo di fissaggio dell'ala e il foro per la relative vite di fissaggio, in oltre in estremità della sezione centrale c'è già un pezzo che fa da sede al fodero della baionetta che unisce la sezione centrale alle estremità.
Icone allegate
OLY 650 Scratchbuild-2018-02-04-22.35.53.jpg   OLY 650 Scratchbuild-2018-02-04-22.36.17.jpg   OLY 650 Scratchbuild-2018-02-05-08.41.30.jpg   OLY 650 Scratchbuild-2018-02-10-20.25.11.jpg   OLY 650 Scratchbuild-2018-02-15-19.19.07.jpg

__________________
- L'EVAPORATO - https://sites.google.com/site/lxmproject/
http://www.lafenicerimini.it
Chi si ferma.... precipitaaaaaaaa.
Limbox non è collegato   Rispondi citando
Vecchio 23 aprile 18, 12:42   #5 (permalink)  Top
User

L'avatar di Limbox

Data registr.: 28-03-2006
Residenza: Rimini
Messaggi: 4.491
Invia un messaggio via MSN a Limbox
Ali quasi finite

Procedo come per la sezione centrale per realizzare le estremità dell'ala, e con un bel blocchetto di balsa provvedo a sagomare i terminali alari.
Ci siamo ora manca solo la fusoliera e posso collaudare.
Icone allegate
OLY 650 Scratchbuild-2018-02-22-08.13.16.jpg   OLY 650 Scratchbuild-2018-02-22-08.14.00.jpg   OLY 650 Scratchbuild-2018-02-25-20.31.35.jpg   OLY 650 Scratchbuild-2018-03-04-22.40.41.jpg
__________________
- L'EVAPORATO - https://sites.google.com/site/lxmproject/
http://www.lafenicerimini.it
Chi si ferma.... precipitaaaaaaaa.
Limbox non è collegato   Rispondi citando
Vecchio 24 aprile 18, 10:29   #6 (permalink)  Top
User

L'avatar di Limbox

Data registr.: 28-03-2006
Residenza: Rimini
Messaggi: 4.491
Invia un messaggio via MSN a Limbox
Fusoliera

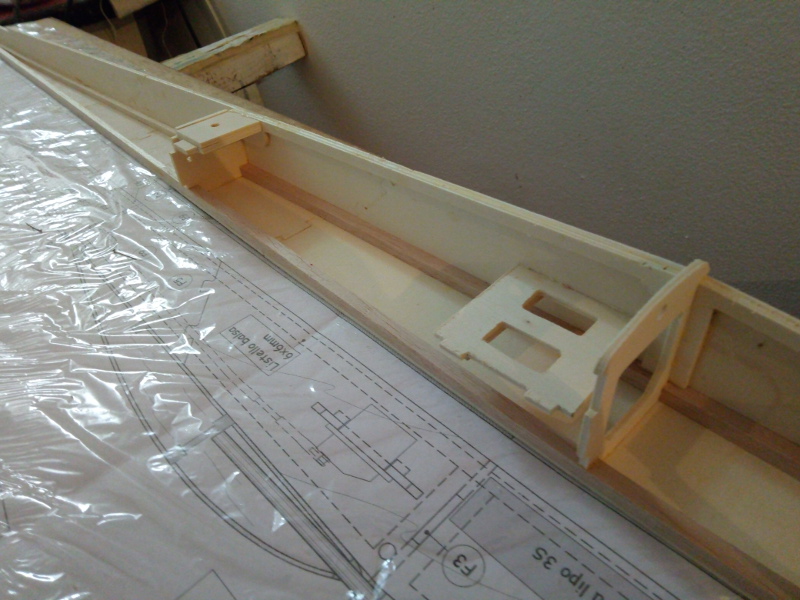

Montare la fusoliera è come un puzzle, grazie alle piccole modifiche che ho fatto al disegno. Quindi preparo la basetta per i servocomandi e l'attacco dell'ala. assemblo le fiancate e incollando sulle stesse già i rinforzi. Le foto parlano da sole.
Icone allegate
OLY 650 Scratchbuild-2018-03-04-22.18.13.jpg   OLY 650 Scratchbuild-2018-03-05-08.11.28.jpg   OLY 650 Scratchbuild-2018-03-05-08.12.05.jpg   OLY 650 Scratchbuild-2018-03-05-08.15.17.jpg   OLY 650 Scratchbuild-2018-03-05-19.27.37.jpg

__________________
- L'EVAPORATO - https://sites.google.com/site/lxmproject/
http://www.lafenicerimini.it
Chi si ferma.... precipitaaaaaaaa.
Limbox non è collegato   Rispondi citando
Rispondi

Bookmarks



Strumenti discussione
Visualizzazione

Regole di scrittura
Non puoi creare nuove discussioni
Non puoi rispondere alle discussioni
Non puoi inserire allegati
Non puoi modificare i tuoi messaggi

BB code è Attivato
Le faccine sono Attivato
Il codice [IMG] è Attivato
Il codice HTML è Disattivato
Trackbacks è Disattivato
Pingbacks è Disattivato
Refbacks è Disattivato


Discussioni simili
Discussione Autore discussione Forum Commenti Ultimo Commento
Align ds 650 massimo67 Compro 0 28 maggio 13 21:20
ds 650 Rino2hd Compro 0 20 marzo 11 14:39
NI MH 8.4V - 650 mA GhostJosh Batterie e Caricabatterie 5 22 settembre 08 12:38



Tutti gli orari sono GMT +2. Adesso sono le 00:13.


Basato su: vBulletin versione 3.8.11
Copyright ©2000 - 2018, Jelsoft Enterprises Ltd.
E' vietata la riproduzione, anche solo in parte, di contenuti e grafica. Copyright 1998/2017 - K-Bits P.I. 09395831002
