I miei dubbi si concentrano però sempre sui relè:
Tiziano, tu parli di un relè bistabile DPDT a doppia bobina, quindi solo questi mi servono giusto?

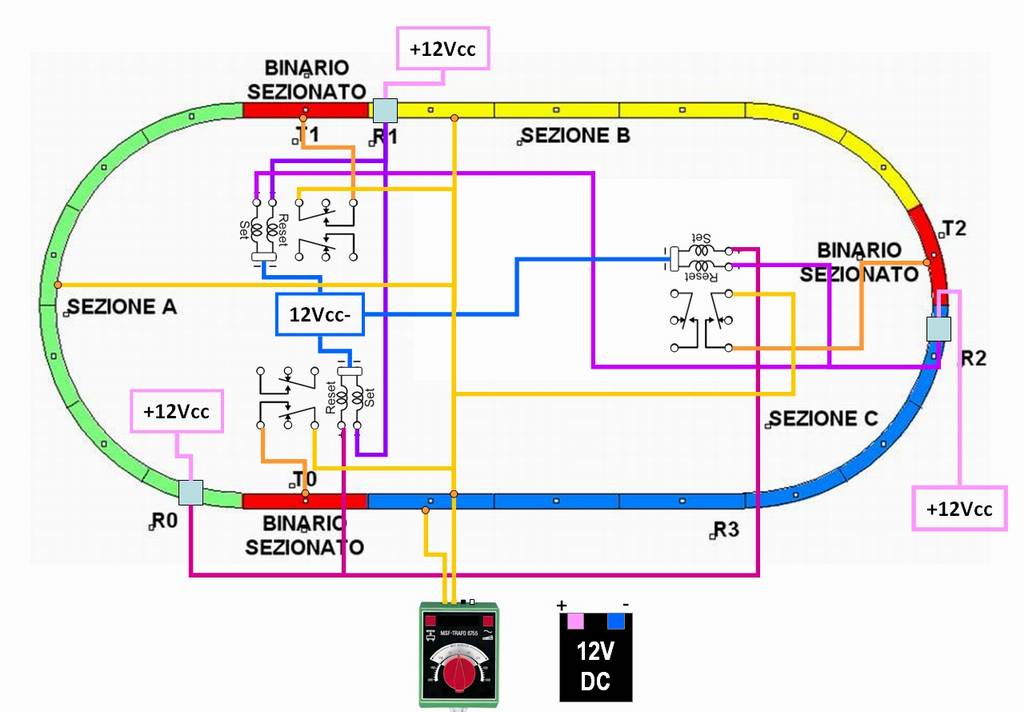

I relè sono uguali tra loro... perchè nel disegno sono diversi... :huh:

http://www.scalatt.it/bottega/come%2...on%20relè.JPG

Andrea, giusto.. i relè utilizzati sono proprio quelli. E anche nello schema sono sempre gli stessi e tutti uguali. Sono solo orientati in modo diverso uno dall'altro.. non so se ho capito bene il tuo dubbio però..

http://www.baronerosso.it/forum/atta...tico-relay.jpg

Domanda da vero ignorante... :shutup:
ma a quei numeri corrispondono dei fori nel relè nei quali inserisco i fili come riportato nello schema.?
Grazie.
Ciao.

Domanda assolutamente legittima Andrea!
Quelli contrassegnati dai numeri corrispondono ai piedini metallici che puoi vedere materialmente raffigurati nella foto dei due relè, dove si vede che ci sono appunto 5 piedini per lato.
I piedini del relè andranno poi saldati su una basetta dalla quale partiranno i vari cavetti.
Stiamo arrivando al lato pratico della realizzazione..

Ottimo Tiziano.
La guida procede...
bottega dei plastici_28 come realizzare un sistema di blocco automatico
Ora dammi qualche info aggiuntiva sulla basetta ("millefori", giusto?)... ma magari una foto è più che sufficiente :wink:

Questa volta ti precedo caro Tiziano... :lol::lol:
Basetta millefori - Wikipedia
Ormai la besetta millefori non nasconde più alcun segreto...
Appena riesco aggiorno la guida.
Ciao!

Pubblicato a tempo di record con l'aggiornamento sulla basetta...
bottega dei plastici_28 come realizzare un sistema di blocco automatico

Sempre più ferrato e rapido Andrea! :approved:
Complimenti!
Visto che hai inserito lo schema del relè potremmo spostarlo con il relativo testo alla fine del paragrafo del relè.


Mando al volo un paio di foto a supporto della parte realizzativa.

Foto 1
Relè singolo: confronto tra un relè universale Fleischmann 6955 e il suo analogo realizzato artigianalmente.
Per entrambi si notano sul fronte i morsetti a vite che portano alle bobine e sul retro qelli connessi agli switch comandati.

Foto 2
Ipotesi di montaggio di una scheda a 3 relè per il sistema proposto nella guida.
I 9 morsetti di connessione corrisponderanno a:
R1, R2, R3, T1, T2, T3, Vcc12+, Vcc12-, VccTrafo
Anche se nel nostro schema per semplicità non è stato previsto, sulla stessa scheda si potrano aggungere altre 6 uscite per comandare anche i tre segnali luminosi rosso/verde.

Ho aggiornato Tiziano.
Ho anche spostato la descrizione della basetta.
Questa discussione mi ha illuminato e mi sta dando un pò di "cultura elettronica".
Nel mio plastico "la valle incantata" ho montato questi (per meccanizzare i motori sottoplancia):
http://acculites.com/images/ls150-graphic.jpg
Questo apparecchio l'ho sempre chimato "centraline digitale" (che bestia!) invece è un comunissimo (e assai costoso) relè! :icon_rofl
Poi aggiorno anche con le foto che hai postato.
Grazie ancora.
Ciao.

Beh dai non esageriamo.. è giusto dare la meritata dignità a questi prodotti più evoluti! :)

Mi sono accorto di aver fatto un errore nella didascalia delle ultime foto e ne approfitto per correggerlo in tempo prima che tu mi possa riprendere!! :P

La dicitura R1,R2,R3,T1,T2,T3 va sostituita con R0,R1,R2,T0,T1,T2 corentemente con la notazione usata nelle altre figure
