devCad 28 ottobre 15 14:58

Citazione:

Originalmente inviato da pieri70 (Messaggio 4761536)
Ok, mi sa che devo leggere ancora un po' aspettare che mi arrivi l'elettronica e fare un po' di prove per capire come funziona..

grazie
p

La TGA e' piu' complessa per certi aspetti di una fresa Cnc usata per tagliare parti.
Se sposti il pezzo in una fresa Cnc il GCode non cambia, devi solo rifare l'origine.
Se sposti il blocco di polistirolo rispetto ai carrelli o cambi la distanza fra i carrelli di una TGA, il GCode va ricalcolato da zero (a meno che il taglio non sia non rastremato, cioe' con percorsi carrelli identici a destra e sinistra).
Poi c'e' tutta la questione sulle velocita' di taglio e velocita' carrelli, e qui la cosa si complica ancora di piu'.

pieri70 28 ottobre 15 15:30

Ok, ma se io taglio qualche ala per me è non faccio in serie rifarmi il gcode ci sta.
Logico che se uno produce le cose si complicano..
Per le velocità pensavo di tagliare un po' di blocchetti per vedere che kerf (si chiama così?) ho..

Inviato da smartphone

devCad 30 ottobre 15 17:27

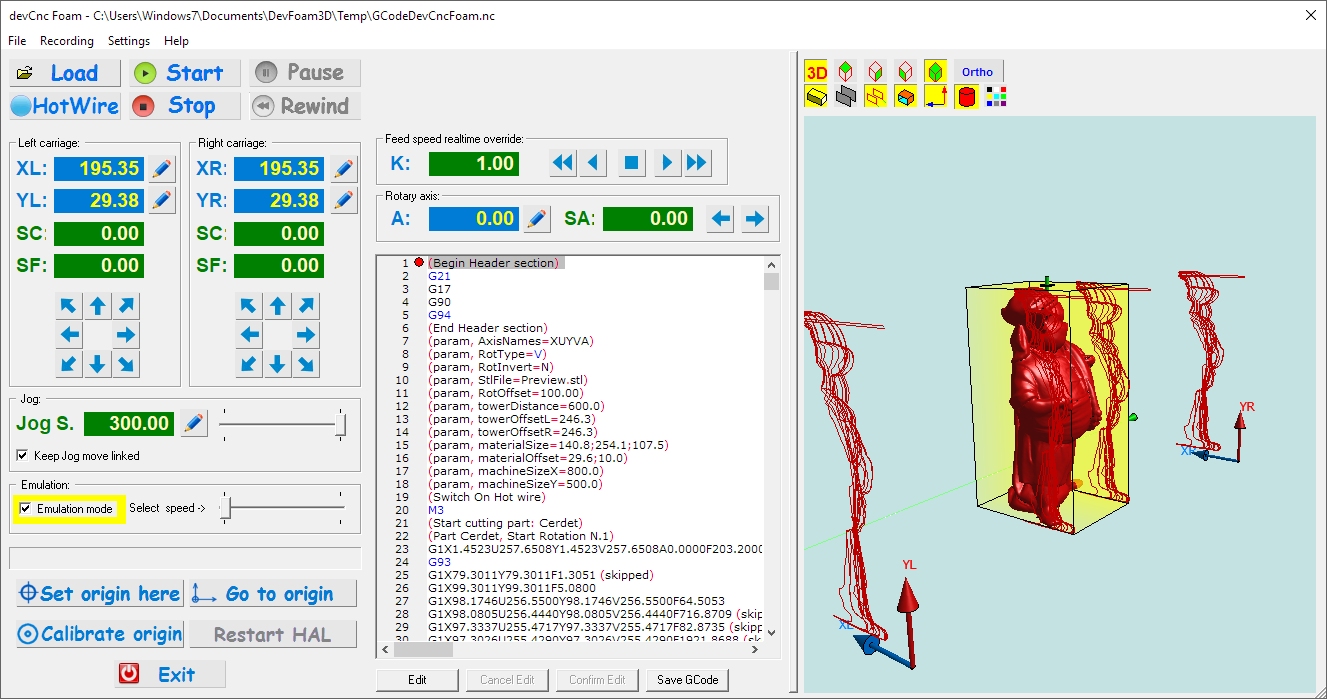

Aggiornamento su devCnc Foam.
E' disponibile la versione Beta 3, che aggiunge:

- gestione automatica e manuale del filo caldo, sia come interruttore On/Off che come controllo PWM
- gestione dei limiti macchina tramite interruttori di fondo corsa
- funzione di calibrazione automatica dell'origine, che, tramite l'uso dei limiti macchina, permette di sincronizzare e fare lo zero automaticamente per entrambi i carrelli

http://www.devcad.com/images/devcncfoam_1.jpg

pieri70 09 novembre 15 11:50

Arrivato il materiale
Ho un master V4 e dei drivers DRV8825 pololu

Va bene questo schema per connettere gli stepper?

http://www.microbot.it/images/ebay/D...%20segnali.jpg

Il master va alimentato o prende alimentazione dall'USB?
Va data corrente al VDD?
Qui sulla figura del master (centro sinistra) mostrano che in VDD vanno 3,3V...
Io ho un alimentatore da 5, che vada bene o brucio tutto??

http://www.theremino.com/wp-content/...-V4_3D_Top.jpg

Qui mostrano lo schema di collegamento su MasterDIL

http://www.theremino.com/wp-content/...onnections.jpg

e sulla sezione motors di Theremino dicono:

Citazione:

Connettere sempre, almeno il filo GND, tra il Master e i driver. Ricordarsi anche di connettere “Reset” con “Sleep”.
Ora questo è per un drvA4988 ma i drv8825 sembra vogliano reset e sleep connessi all'alimentazione logica..
Quale seguo?

Inoltre
nella immagine della connessione del master col driver fanno vedere che il driver riceve alimentazione dal +5V del master.
Ma da dove arrivano quei 5v se il master lo alimento a 3,3v??

Grazie!

devCad 09 novembre 15 12:01

Citazione:

Originalmente inviato da pieri70 (Messaggio 4770623)
Inoltre
nella immagine della connessione del master col driver fanno vedere che il driver riceve alimentazione dal +5V del master.
Ma da dove arrivano quei 5v se il master lo alimento a 3,3v??

Grazie!

Per quanto riguarda l'alimentazione direi che arriva dalla porta Usb, che fornisce appunto 5v

pieri70 09 novembre 15 12:05

Citazione:

Originalmente inviato da devCad (Messaggio 4770630)
Per quanto riguarda l'alimentazione direi che arriva dalla porta Usb, che fornisce appunto 5v

Ci avevo pensato anch'io..
Ma dato che sul master ci puoi attaccare servi per fare bracci robotici, immagino che non sia banale l'assorbimento, quindi non so se l'USB sia la sorgente più adatta..

Bai de uei
vedendo bene lo schema del drv8825 l'alimentazione al drv arriva dritta dal logic power supply ed entra in sleep e reset.
Ora resta da capire se devo anche alimentare il master tramite VDD e se deve essere a 3,3V tale alimentazione.. Nel caso metto uno step-down prima del master..

devCad 09 novembre 15 12:10

Citazione:

Originalmente inviato da pieri70 (Messaggio 4770632)
Ci avevo pensato anch'io..
Ma dato che sul master ci puoi attaccare servi per fare bracci robotici, immagino che non sia banale l'assorbimento, quindi non so se l'USB sia la sorgente più adatta..

Bai de uei
vedendo bene lo schema del drv8825 l'alimentazione al drv arriva dritta dal logic power supply ed entra in sleep e reset.
Ora resta da capire se devo anche alimentare il master tramite VDD e se deve essere a 3,3V tale alimentazione.. Nel caso metto uno step-down prima del master..

Immagino che nel caso di servi per bracci robotici tu debba usare un'alimentazione esterna, e prelevare segnale e massa dal master.

Per i driver non sono sicuro, io mi fermo alle mie competenze software. Se non ti arrivano suggerimenti da Carcan prova a chiedere direttamente a Livio: engineering@theremino.com (questo indirizzo e' anche sul sito theremino, quindi pubblico)

carcan 09 novembre 15 12:26

L'alimentazione del theremino è attraverso l'USB ed è di 5V, ci sono vari pin dove prelevare la tensione per moduli aggiuntivi ma non saprei dire che assorbimento max sopportano, sicuramente da qualche parte nella documentazione di theremino è scritto. Diverso invece il discorso 3.3V che si riferisce ai piedini di input/output di theremino che in quanto segneli logici non è possibile prelevare tensione per alimentare qualcosa

carcan 09 novembre 15 12:38

ho guardato lo schema elettrico, i pin 5V di theremino sono collegati direttamente (con una resistenza SMD da 0ohm) ai 5v della USB, quindi direi che i canonici 500mA della USB si possono prelevare.
Per non correre rischi di far circolare troppa corrente nella resistenza si potrebbe prendere i 5v dall'alimentatore del PC (come ho fatto io nella mia CNC per ora ancora senza theremino)

devCad 09 novembre 15 12:43

Citazione:

Originalmente inviato da carcan (Messaggio 4770650)
L'alimentazione del theremino è attraverso l'USB ed è di 5V, ci sono vari pin dove prelevare la tensione per moduli aggiuntivi ma non saprei dire che assorbimento max sopportano, sicuramente da qualche parte nella documentazione di theremino è scritto. Diverso invece il discorso 3.3V che si riferisce ai piedini di input/output di theremino che in quanto segneli logici non è possibile prelevare tensione per alimentare qualcosa

Se ricordo bene il valore massimo di corrente fornito da una porta Usb sui 5 volt di alimentazione e' 500 mA. Poi sta al progettista della porta in questione decidere se fornire supporto anche per correnti piu' elevate, cosa che succede spesso adesso che tali porte sono diventate standard come 'stupidi' caricatori di cellulari. Vedo spesso porte che dichiarano 1 A o piu' in uscita, ma nel dubbio non supererei i 500 mA garantiti dalle specifiche.
Per quanto riguarda invece i pin del master Theremino, questi sopportano fino a 15 mA in uscita. Nella versione 4 a 12 pin se non ho visto male tutti i pin hanno una resistenza di 100 ohm in serie, ma se si superassero comunque i 15 mA il circuito andrebbe in protezione spegnendosi.
La versione 3 a 10 pin invece, se non sbaglio, aveva il pin 10 in diretta, senza resistenza in serie
