Lampeggio led


Buongiorno a tutti,
quanti di voi hanno pensato di rendere meno statico un diorama o inserire un particolare nel proprio modello dinamico, che dia quel tocco in più rispetto ad altri?

Io in primis !! :D:D:D

Ad esempio, inserire le luci lampeggianti nelle ali degli aeromodelli, oppure i fari sui treni, le luci di fine convoglio, oppure la sequenza di accensione di una pista d'atterraggio.

Per cominciare parto dai fondamentali dell'elettronica, per calcolare la resistenza (R) limitatrice da collegare al nostro led, con la legge di Ohm.

Cosa abbiamo come alimentazione? una tensione (V) in continua, ovvero una sorgente che ci fornisce un polo positivo (+) ed uno negativo (-).

Quale tipo di led utilizziamo? a secondo del colore che viene generato, avremo una tensione di lavoro diversa, compresa tra 1,2V e 3,5V, come riferimento per questi esempi prendiamo una tensione di 1,5V.

Quanta corrente (A) è richiesta per l'accensione del nostro led? varia dalla colorazione emessa dal led, compresa tra 150mA e 350mA, ( 1 mA = 0,001 A ) per questi esempi prendiamo 150mA come riferimento.

Queste le formule per calcolare i valori:
V = R x A
V = W : A

A = V : R
A = W : V

R = V : A
R = (V x V) : W

W = V x A
W = (V x V) : R

La potenza (W) è la trasformazione in calore del passaggio di corrente all'interno della resistenza (R), questa va calcolata per evitare che i componenti si riscaldano e bruciano, causando il mancato funzionamento e nei casi più "hot" possibili principi di incendio.

Alimentazione = 9V
Led colore azzurro = 1,5V 150mA

Calcoliamo la differenza di tensione dovuta alla presenza del led

9V - 1,5V = 7,5V

Calcoliamo la resistenza da collegare in serie al led

7,5V : 0,015A = 500 Ohm
Il valore della resistenza non sempre è reperibile in commercio, quindi possiamo inserire quella di valore più vicino in eccesso. 510 Ohm.

Il calore che verrà dissipato (W) viene così calcolato

7,5V x 0,015A = 0,1125 W
In commercio possiamo trovare facilmente resistenze con potenze di 1/4 W cioè 0,25W che andrà benissimo.

Quindi la resistenza che collegheremo in serie al led, sarà di 510 Ohm 1/4 W.
Va da se, che cambiando la tensione di alimentazione, cambieranno anche i valori, quindi prima di fare calcoli, assicurarsi della tensione fornita dal generatore.

Questa base di elettronica, a molti sarà una noia, ma ad altri potrebbe essere utile.

Nel prossimo post, un piccolo circuito per fare lampeggiare 1 led con una velocità che decidiamo noi.

Saluti.

Oscillatore per lampeggio led


Questo semplice circuito, permette di generare una oscillazione che sarà il riferimento del sistema di lampeggio, il cuore di questo progetto. Quindi armatevi di saldatore, stagno e pazienza.

Componenti occorrenti :
n.1 Basetta mille-fori con reofori ramati
n.1 Circuito Integrato NE555
n.1 Zoccolo da 8 pin torniti
n.1 Resistenza da 470 Ohm 1/4 W ( R2 )
n.1 Trimmer da 100K Ohm ( R1 )
n.1 Condensatore Elettrolitico Verticale da 25 microFarad 16V ( C1 )
n.1 Condensatore Poliestere da 10 nanoFarad ( C2 )
Filo di collegamento qb.

L'utilizzo di questi componenti, farà generare un'onda quadra sul piedino 3 del NE555, la durata di questa onda dipenderà dalla regolazione eseguita sul trimmer ( R1 ).

Schema elettrico Oscillatore
http://www.baronerosso.it/forum/atta...1&d=1401962116

Se al pin 3 del NE555 colleghiamo il pin positivo del led e l'altro lo colleghiamo alla V- dell'alimentazione, lo vedremo lampeggiare, così da poterne regolare la frequenza.

Nel prossimo post, l'utilizzo di questo circuito con altri componenti per la realizzazione della pista di atterraggio.

Saluti

Schemi funzionamento e montaggio 31 led in sequenza


Dopo avere spiegato un paio di cose, eccovi gli schemi per la realizzazione di questo progetto.

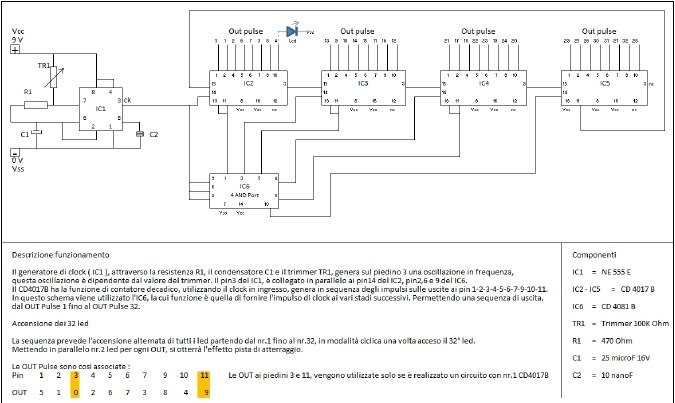

Partiamo dallo schema elettrico
http://www.baronerosso.it/forum/atta...1&d=1401969091

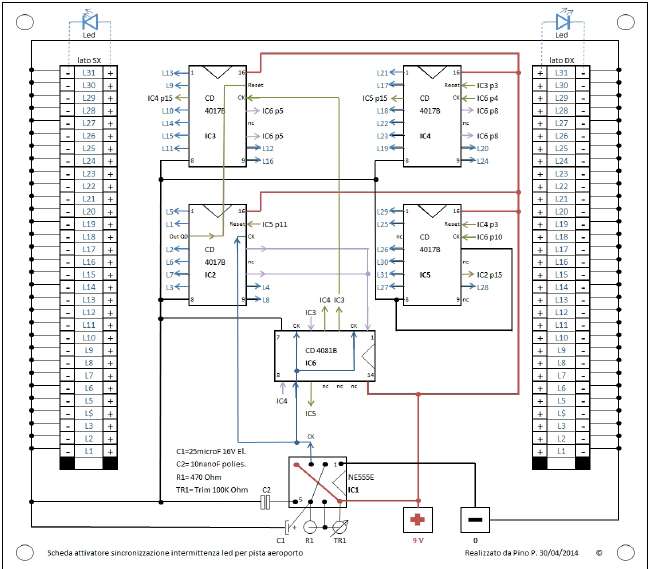

Ora portiamo tutto sulla basetta mille-fori
http://www.baronerosso.it/forum/atta...1&d=1401969263

Per mia scelta, i capi dei led vengono inseriti negli zoccoli posti ai lati della scheda, così da poterli posizionare sul plastico, tenendo la scheda nel modulo di controllo remoto.

Spero vi sia stato di aiuto, o almeno, non noioso.

Saluti.

Credo che tu faccia un po' di confusione con le unità di misura... i led vanno da meno di 10mA fino a oltre 1A di consumo; se usi come esempio un led da 150 mA nei conti successivi devi usare il valore 0,150 non 0,015 che sono 15 mA!

Se vuoi aiutare altre persone a capirne un po' di più cerca di essere un po' più preciso... i led blu hanno una tensione diretta maggiore di 3V (di solito 3.2-3.5) e non di 1.5 e le resistenze a 500 Ohm non ci sono nella serie standard e bisogna quindi usare la 470 la 510 o la 560...

Michele


Michele

Sia in questo schema che nel successivo ti sei dimenticato di specificare che in serie al led devi sempre mettere la resistenza di limitazione della corrente; nel caso del secondo circuito dato che i led sono accesi in sequenza e uno solo alla volta si può mettere una sola resistenza sul comune (massa) se i led sono tutti uguali, altrimenti bisogna collegare i comuni dei gruppi di led uguali (es tutti i rossi, tutti i gialli e tutti i verdi) a massa con tre resistenze diverse, calcolate in funzione dei diversi tipi di led.

Michele

Realizzato e apprezzato


Realizzato e utilizzato, ha riscosso molto successo, sia da parte dei visitatori che degli oltre 130 espositori della ITLUG svoltasi a Lecco il 19/20-07-2014.

Questo il link al circuito messo in funzione.
https://onedrive.live.com/redir?resi...t=video%2c.mp4

Il circuito è interessante, ma valuta di usare anzi uno stupidissimo arduino con collegamento dei led a matrice con le 13 porte di un arduino non è difficile indirizzare 30 led....
edit:
con 13 porte il massimo numero di led indirizzabili è 42 (manco a farlo apposta) infatti 6+7=13 ma 6x7=42 quindi pilotandoli in matrice hai la possibilità di muovere 7 pannelli come quelli da 6 led che hai fatto tu...
la cosa interessante inoltre è che dal circuito di controllo (del costo di 4€ su ebay) partono solo 13 fili dei quali 6 sono collegati in parallelo fra i pannelli e uno solo per pannello indirizza quale pannello accendere... (è possibile fra l'altro accendere più di un pannello contemporaneamente).
Con estrema semplicità è possibile fare qualche gioco di luce interessante....
Per indizzarti su come funziona in pratica in ogni pannello gli anodi dei led sono tutti collegati in parallelo e collegati alla porta che indirizza il pannello mentre i catodi invece sono collegati a ognuno dei 6 file che passano in parallelo fra i pannelli.
Quando la porta che indirizza il pannello è a 1 (5v) i led non possono accendersi quando invece la porta è a 0 i led che si trovano con il catodo collegato su un una porta con stato alto possono accendersi.
L'unico limite del circuito con il solo arduino è che vi è una limitazione di corrente prelevabile dalle porte di massimo 150mA, quindi al massimo è possibile accendere 10 led contemporaneamente a 15mA... ma la cosa si risolve facilmente con dei mosfet a canale P (6x BS250) e canale N (7x BS170) usati come driver.....

Progetto ottimo a livello didattico, arcaico per un utilizzo pratico.

:yeah:

Se poi tra arduino e i led ci metti dei registri a scorrimento come i 74595 non vi è limite alla fantasia!! Piloti anche centinaia di led volendo... E in più puoi anche modulare in PWM con un po' di pazienza...
