Avete sempre desiderato armare il vostro modello con dei piccoli missili? Ora tramite questo circuito potete finalmente realizzare il vostro sogno.

Prima di descrivere il circuito è necessario una piccola premessa, lanciare dei missili o qualunque altro oggetto da un modello è pericoloso quindi occhio a cosa combinate!!!!! Non dimenticatevi mai le più elementari norme di sicurezza, armate il circuito un attimo prima di decollare e disarmatelo appena toccate terra.

• Led1
  Indica che il circuito è armato, posizionatelo in un punto facilmente visibile anche in volo. Come led vi consiglio di usarne uno ad alta luminosità possibilmente lampeggiante.
• Led2
  Indica che il contatore è posto sull’uscita 0 (cioè nessuna uscita attivata).
• Led3
  Indica che il relè è attivato, quindi è presente tensione in uscita.

Le uscite disponibili sono al momento 9 (sto lavorando per cercare di aumentarne il numero aggiungendo un altro contatore), ma non è necessario usarle tutte, in tal caso occorre collegare il punto A di D2 alla prima delle uscite non collegate, in questo modo il contatore ricomincia tutte le volte che arriva al diodo (es. se uso 4 uscite devo collegare il punto A al piedino 1 (uscita 5) di IC3). La tabella che segue indica a quale piedino dell’integrato IC3 corrisponde l’uscita (es. il missile 1 deve essere collegato tramite TR4-1 al piedino 2, il missile 2 tramite TR4-2 al piedino 4, ecc.):

Tutto il circuito deve essere alimentato con una tensione di almeno 5 volt, altrimenti il relè non riuscirà a scattare.

Nota Importante:
L'autore non si assume nessuna responsabilità per eventuali danni, diretti o indiretti, che dovessero verificarsi come conseguenza dell'utilizzo del presente circuito. Posso assicurare che il circuito funziona benissimo se montato correttamente.
E' vietata la riproduzione di questo progetto a fine di lucro.

Una volta realizzato e collegato il circuito occorre eseguire passo passo le seguenti istruzioni:

Taratura

1. Collegate il circuito alla radio, ma senza collegare nessun carico alle uscite.
2. Azionate il canale 1 e regolate R2 fino a quando il Led1 si accende.
3. Ora lasciando attivato il canale 1 azionate il canale 2 e regolate R4 fino a quando si accende il Led3 e si sente scattare il relè.
4. Disattivando il canale 2 il relè dovrebbe diseccitarsi nel giro di un paio di secondi.

Fase di Test

1. Assicurasi che Sw1 sia aperto, cioè che le uscite non siano alimentati.
2. Ora accendere prima la ricevente e poi la trasmittente.
3. Armare il circuito (si accende il Led1 e il Led2).
4. Ora attivando il secondo canale si dovrebbe accendere il Led3 e spegnersi Led2, contemporaneamente si dovrebbe sentire il relè scattare (rimarrà attivato per circa 2-3 secondi dopo aver disattivato il canale).

Controlli pre-volo

1. Assicurasi che Sw1 sia aperto, cioè che le uscite non siano alimentati.
2. Ora accendere prima la ricevente e poi la trasmittente.
3. Controllare che il Led1 sia spento.
4. Dare tensione al sistema chiudendo Sw1.

Ora il sistema è pronto, quando siete in volo armate il circuito (ricordatevi tutte le volte che armate il circuito il contatore si resetta, cioè riparte dall’uscita 0) divertendovi ad abbattere gli aerei avversari. :-)

I missili
Come missili consiglio di utilizzare dei normali fuochi artificiali, evitate di giocare con la polvere da sparo!!

L’accensione
L’accensione del missile è stata la cosa più complicata da realizzare, non è stato facile trovare un sistema economico ed affidabile (per questo devo ringraziare tutti gli amici modellisti del NewsGroup news:it.hobby.modellismo che mi hanno fornito preziosi suggerimenti). Esistono 2 possibilità:
Il sistema più affidabile, ma anche il più costoso, è di comprare dei fiammiferi elettronici. Queste accensioni sono delle particolari resistenze che s’incendiano quando sono collegate ad una batteria, solitamente sono adoperati da chi pratica il razzomodellismo o da chi realizza spettacoli pirotecnici.
Il sistema più economico è di realizzare da soli questa accensione in questo modo:
Sulla testa di un fiammifero si avvolgono un paio di giri di filo di rame sottilissimo (potete spellare un comune filo elettrico ed usare uno dei sottili conduttori che compongono il filo principale), dopo di che si isola il tutto con del nastro isolante ignifugo (è importante per evitare che prenda fuoco il tutto) si taglia via il fiammifero che avanza e la nostra accensione è pronta.
Può sembrare piuttosto complicata da costruire ma in realtà ci vuole solo un poco di pazienza. L’accensione così realizzata si accende con una tensione di circa 3Volt, conviene in ogni modo fare qualche prova con varie sezioni di fili.


File:

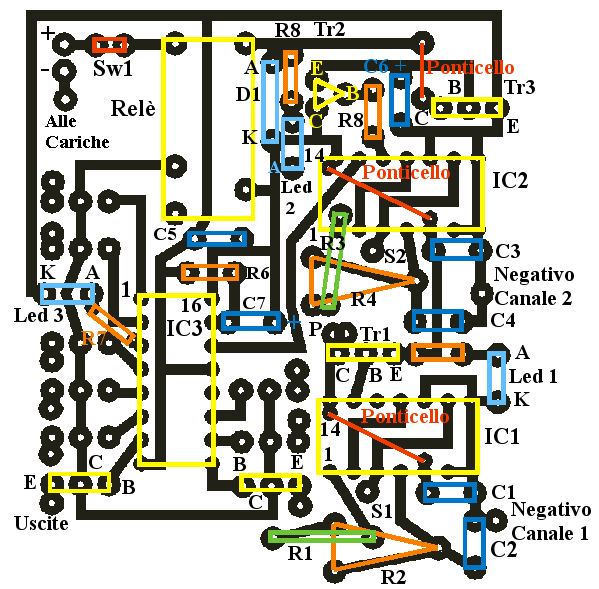

Schema elettrico e master dello stampato
