[AC 2011] N° 4: SIAI Nardi FN333 Riviera

[TheRemu]

Ah ecco perchè a Rovigo era sciupato....e perchè ha usato la scusa dello studio...meglio dire che si è studiato piuttosto che raccontare di una punizione corporale...

[gattodistrada]

belll'aereo e bel soggetto, non proprio facile...

bravo remu buon lavoro...


PS a casa del doc si sono presentati senza olio e senza vaselina... tanto...

[doctordoom]

Originalmente inviato da gattodistrada

PS a casa del doc si sono presentati senza olio e senza vaselina... tanto...

...gnafacevano: si erano già spompati con un certo Fiorell... qualcosa...

[maverikoneil]

Originalmente inviato da SlowFlyer

una volta che entri nell'Aerodimentoso, sei obbligato a finirlo. Se non lo finisci, ti arrivano in casa tre energumeni con l'olio di ricino. Chiedi a DoctorDoom...

fidatevi di chi ci è passato: a noi è capitato...

mav

[albyone]

Non vedo l'ora di vedere i disegni
Ciao

Albyone

[TheRemu]

Originalmente inviato da albyone

Non vedo l'ora di vedere i disegni
Ciao

Albyone

Alby se riesco a fare il prototipo del carrello principale per verificare che il progetto è sensato e pensare al cinematismo dell'anteriore definisco la fuso....e poi l'ala non dovrei metterci una vita a farla...a meno che in questo lasso di tempo finalmente mi facciano iniziare a lavorare per la tesi e allora i tempi diverrebbero biblici!!!

Mi sto già segando la mente con le sportellature dei carrelli e col dubbio se fare o meno i galleggianti retrattili...questi della nardi avevano avuto una bella trovata!!! I galleggianti in volo si retraevano andando a posizionarsi come delle tip alari...meno resistenza e anche qualche miglioramento aerodinamico...è che su un modello 1.25 avrei servi: 1dire + 1profondità + 2alettoni +1estrazione carrelli + 1sterzo e timone acqua metterne uno anche per i galleggianti me ne farebbe mettere 7...e poi per l'estrazione i galleggianti e lo sterzo+acqua devono avere una certa forza...boh..vediamo...penso ne progetterò il posizionamento e poi vediamo....c'è anche da dire poi che sto servo per estrarre i galleggianti per essere uno solo lo dovrei mettere a centro ala...dove già ci sarà il serbatoio..e poi dovrei tener conto che facendo le estremità smontabili dovrei pensare anche ai collegamenti meccanici..mah..forse sarebbero meglio un servo per ala...cioè un totale di 8 servi...vediamo...

[TheRemu]

Allora...vediamo di sentire un poco di pareri per l'ala.

L'ala sarà in 3 parti...la centrale lunga fino ai doppi travi di coda e le due estremità.

Io ho avversione per il taglio del polistirolo..perchè non l'ho mai fatto e non ho sinceramente voglia di imparare a farlo ora...l'idea è quindi di centinare l'ala.

L'originale essendo in alluminio ha un'ala bella lissia quindi senza i tipici avvallamenti del termo tra le centine..quindi voglio ricoprire interamente l'ala in balsa.

L'idea è questa:
- centine da 2mm in balsa per le zone non di estremità...eventualmente alleggerite dove possibile;
- centine da 3mm in balsa per le zone d'estremità cioè il punto di giunzione tra le semiali e la parte centrale e le estremità alari;
- distanza tra le centine pari a circa 6cm nella zona centrale e circa 11 alle estremità...questo perchè vorrei far capitare le centine dove ho le estremità degli alettoni e dove si fissano i galleggianti...inoltre così facendo ho agio per un servo per ogni alettone;
- longherone in multistrato betulla da 3mm alto come tutto lo spessore;
- bordo d'entrata e di uscita in balsa..se li trovo già formati uso quelli altrimenti dovrò decidere come farli;
- totale ricopertura in balsa da 1mm;
- nella zona centrale dove ci son da tenere i carichi dei piani di coda eventuale aggiunta di un paio di longheroncini 4x4 in pino;

Cosa ne dite? Viene pesante? Pensate regga?

Grazie!!!

[ebonomi]

...tutto aiuta

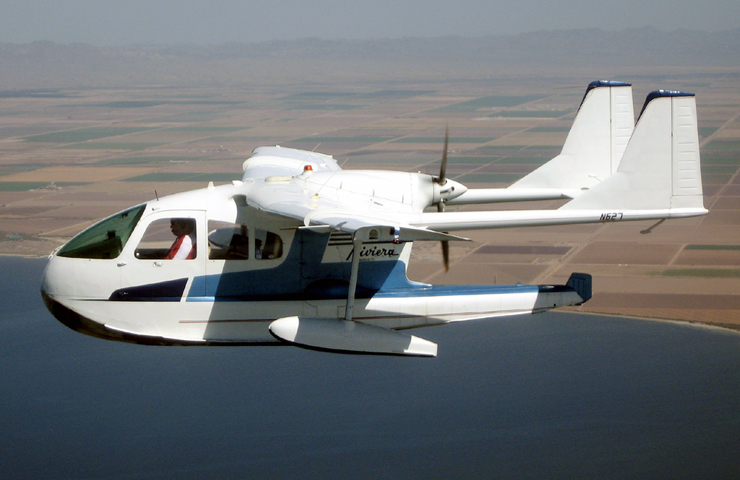

The Nardi FN.333 Riviera Amphibian

[luca.masali]

[quote=TheRemu;2034978]
L'idea è questa:

[\quote]


Mi pare che stai andando su una struttura decisamente e inutilmente pesante, io per prima cosa non ricoprirei tutta l'ala ma farei un delta box, che già di tende l'ala molto liscia, specie se poi incolli su dorso e ventre delle centine una strisciolina di balsa da 5x1 mm, e farei così:

- centine da 2mm in balsa per le zone non di estremità...eventualmente alleggerite dove possibile;


1,5 mm basta e cresce


- centine da 3mm in balsa per le zone d'estremità cioè il punto di giunzione tra le semiali e la parte centrale e le estremità alari;

Quoto

- distanza tra le centine pari a circa 6cm nella zona centrale e circa 11 alle estremità...questo perchè vorrei far capitare le centine dove ho le estremità degli alettoni e dove si fissano i galleggianti...inoltre così

Ser mi dai retta e fai solo un delta box senza ricoprire, spazia al massimo di 6 cm dappertutto

facendo ho agio per un servo per ogni alettone;
- longherone in multistrato betulla da 3mm alto come tutto lo spessore;

Balsa da 3 mm per il longherone

- bordo d'entrata e di uscita in balsa..se li trovo già formati uso quelli altrimenti dovrò decidere come farli;

Metti un listello quadrato inclinato di 45 gradi in BE, e semplicemente un listello rettangolare 20x3 mm come BU

- totale ricopertura in balsa da 1mm;

NO, SOLO DELTA BOX 1 mm: principlamente per ragioni di peso, ma anche per evitare che ti possa ristagnare acqua


- nella zona centrale dove ci son da tenere i carichi dei piani di coda eventuale aggiunta di un paio di longheroncini 4x4 in pino;

assolutamente eccessivo oltre che perfettamente inutile; al massimo se dovesse esserci la necessità, piattina di obeche 5x2

[TheRemu]

Grazie mille dei consigli!!!

E grazie delle immagini..in effetti le avevo viste...ma postarle sulla discussione aiuta a capire anche a chi legge...grazie!!!
