Nieuport N.17 in scala 1/4

[Coccarda]

Ciao albiplano......io al lavoro per evitare che la zigrinatura della pinza rovini il pezzo da stringere faccio alcuni giri sui becchi della pinza, penso nel tempo col freddo/caldo è più resistente dello scotch da pacchi che potrebbe seccarsi e cedere; poi non ho avuto mai esperienza per essere sicuro che cederà quello da pacchi.
Visto la complicazione del meccanismo che fa muovere gli alettoni, quel leveraggio che esce dall'ala superiore nel vero aereo, lo potresti mettere solo estetico.

[Coccarda]

Scusa, dimenticato di scrivere che uso scotch telato

[albiplano]

Ciao a tutti,

Penso di aver risolto il problema del falso collegamento con i due leveraggi centrali per gli alettoni.

Sono partito facendo i due leveraggi in cartoncino per avere un riferimento con le proporzioni e soprattutto con le possibilità di escursione dato lo spazio limitato soprattutto dal secondo longherone dell'ala, che li attraversa.

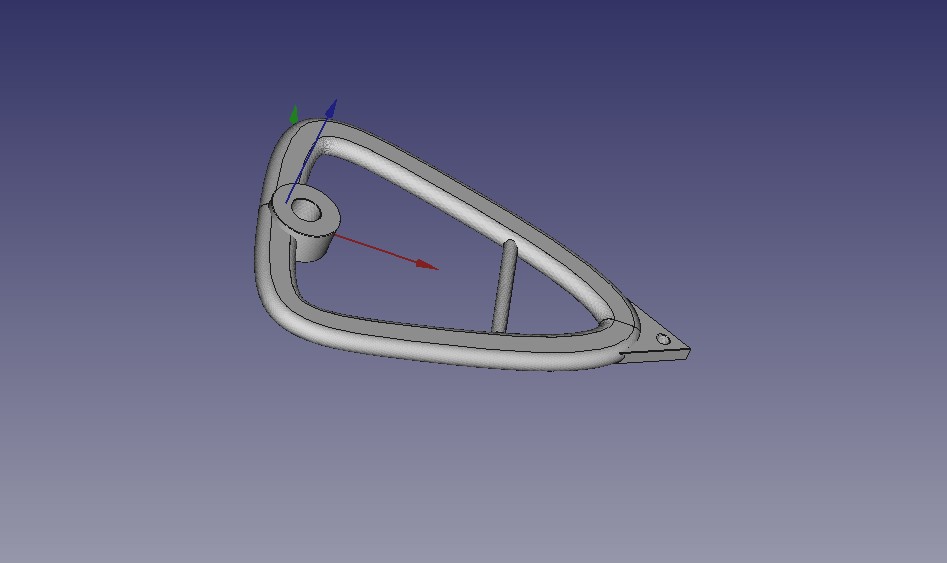

Dopo vari modelli in cartoncino, ne ho fatto uno con il CAD

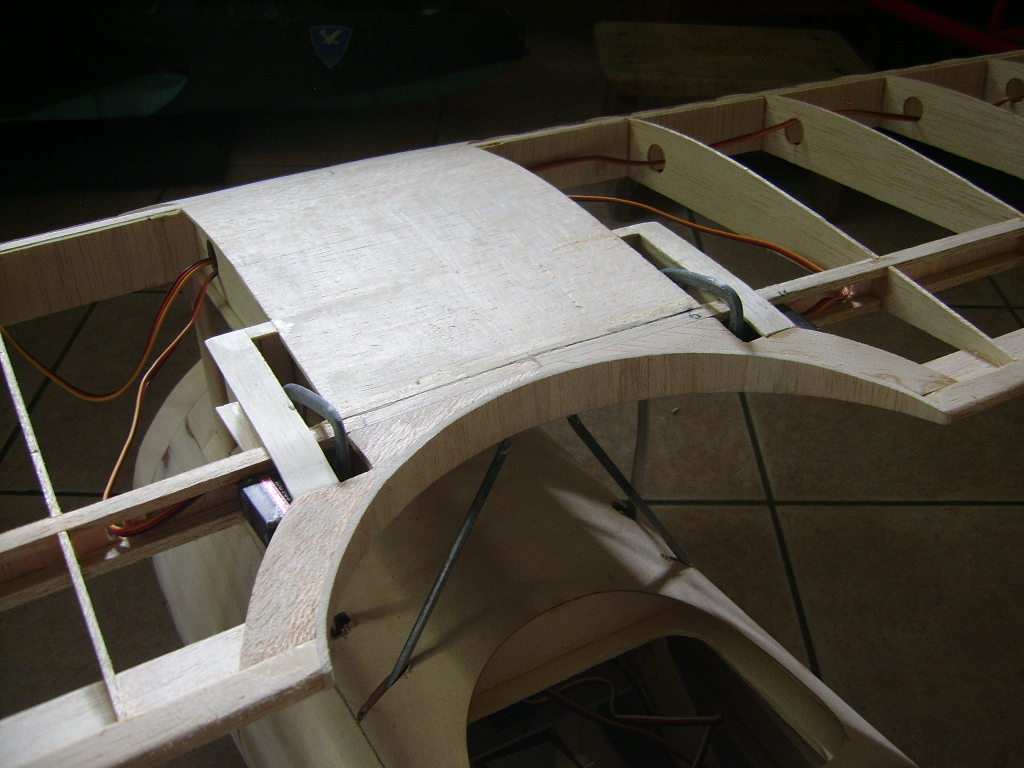

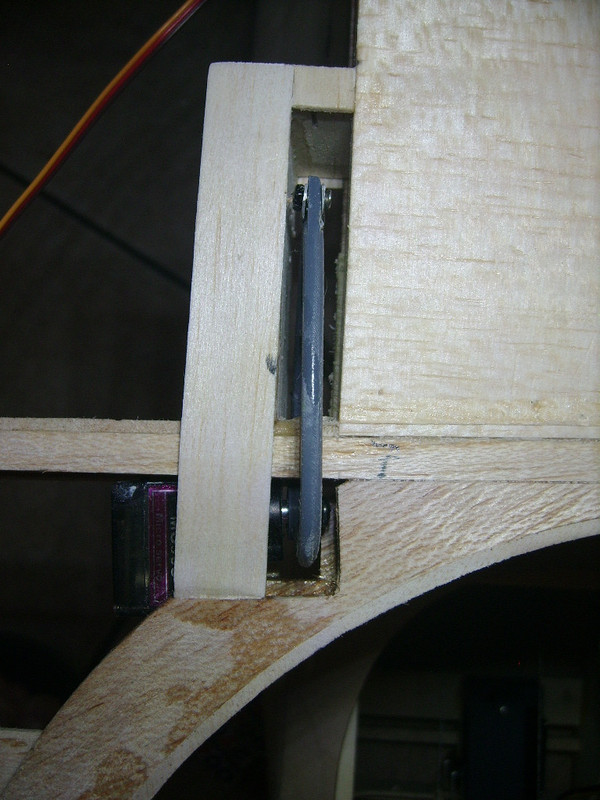

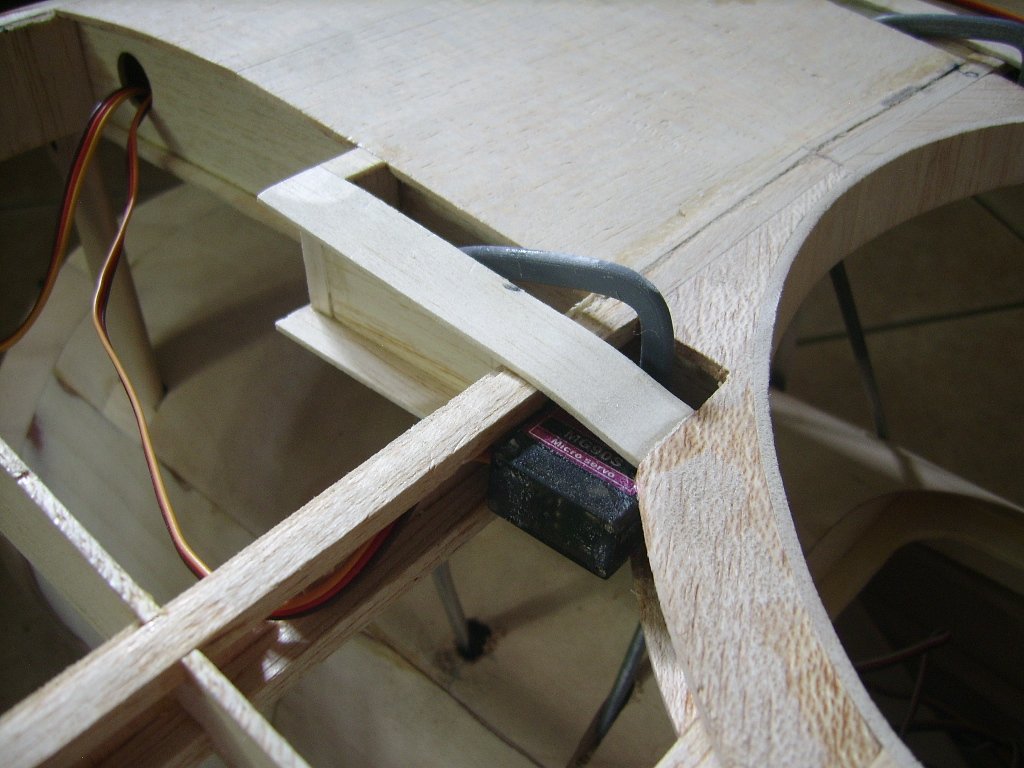

in modo che potesse prendere il movimento direttamente dal microservo che ho "annegato " nell'ala.

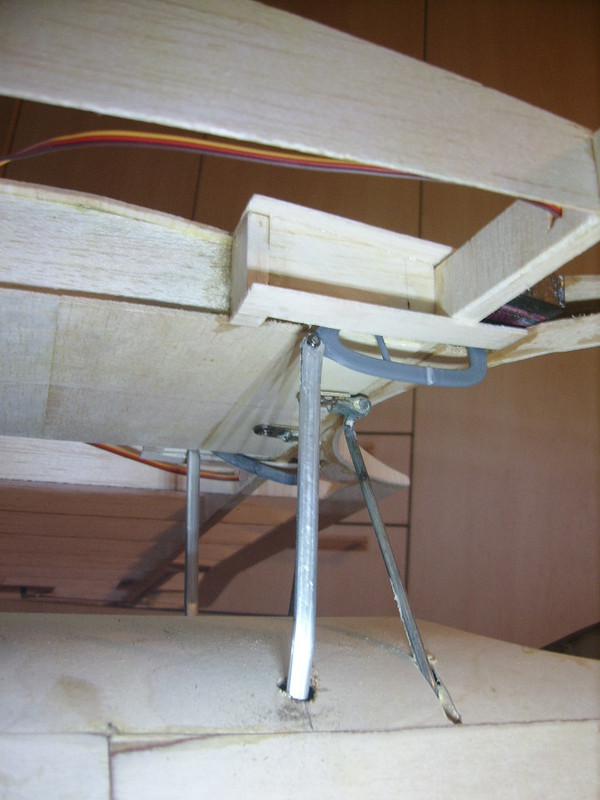

Fatti i due fori nella fusoliera per il passaggio delle aste di comando (che nel mio caso sono "appese" ai bilancieri e nella fusoliera praticamente solo galleggiano)





Qualche settaggio sulla radio per armonizzare il tutto e il risultato mi sembra realistico ( a patto di non guardare sotto l'ala )




Adesso potrei rivestire tutto il modello oppure pensare a come riprodurre il supporto della mitragliatrice sull'ala. Si vedrà. Buona domenica a tutti.

[albiplano]

Ciao a tutti,

Prima del rivestimento del modello, c'erano da sagomare in legno i supporti del carrello






delle ali,





e i montanti dell'ala superiore.

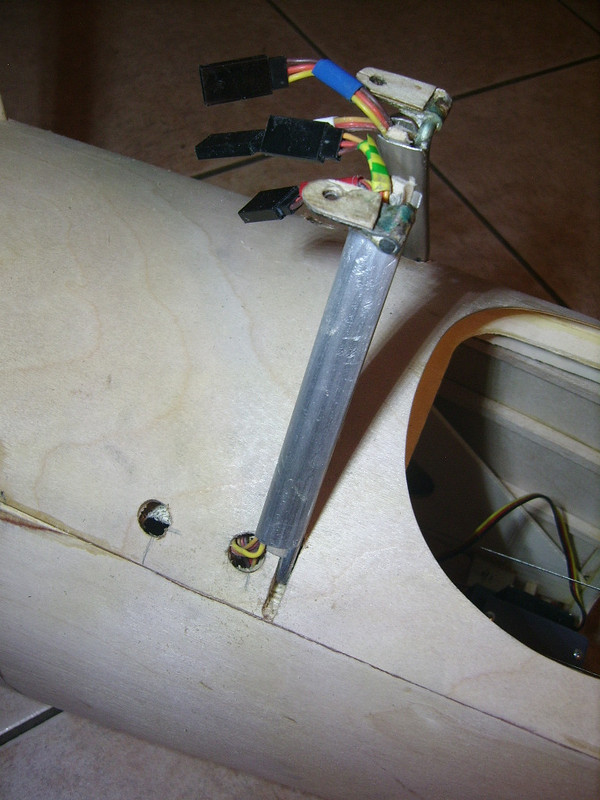

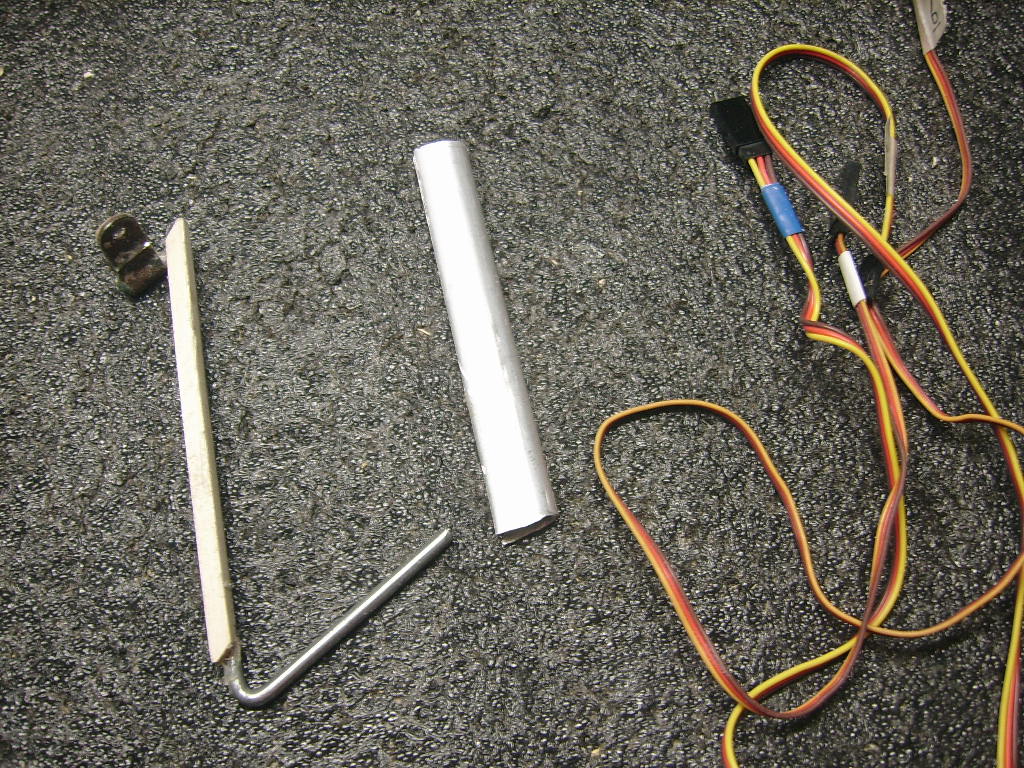

Questi ultimi, volendo far passare i cavi dei 4 servocomandi sull'ala, li ho rivestiti per mezzo di un profilato in alluminio a goccia che avevo in casa da quando il negozio di aeromodellismo da cui mi servivo è stato chiuso un bel po' di anni fa. Bei tempi quando si poteva trovare (quasi) tutto quel di cui si aveva bisogno in un unico posto senza tanti www....







Anche sull'aereo originale erano in alluminio, quindi tutto a posto

Per poter collegare i cavi sull'ala, ho dovuto fare dei fori di passaggio, purtroppo non dove sarebbe stato più facile nasconderli meglio, perché facendo così avrei indebolito forse troppo la basetta che regge l'ala.




In ogni caso, rifinirò il tutto quando il modello sarà ricoperto e non si vedrà quasi niente.

Buona serata a tutti.

[albiplano]

Ciao a tutti,

lavoro sul modello molto a rilento, ma qualcosa faccio.......

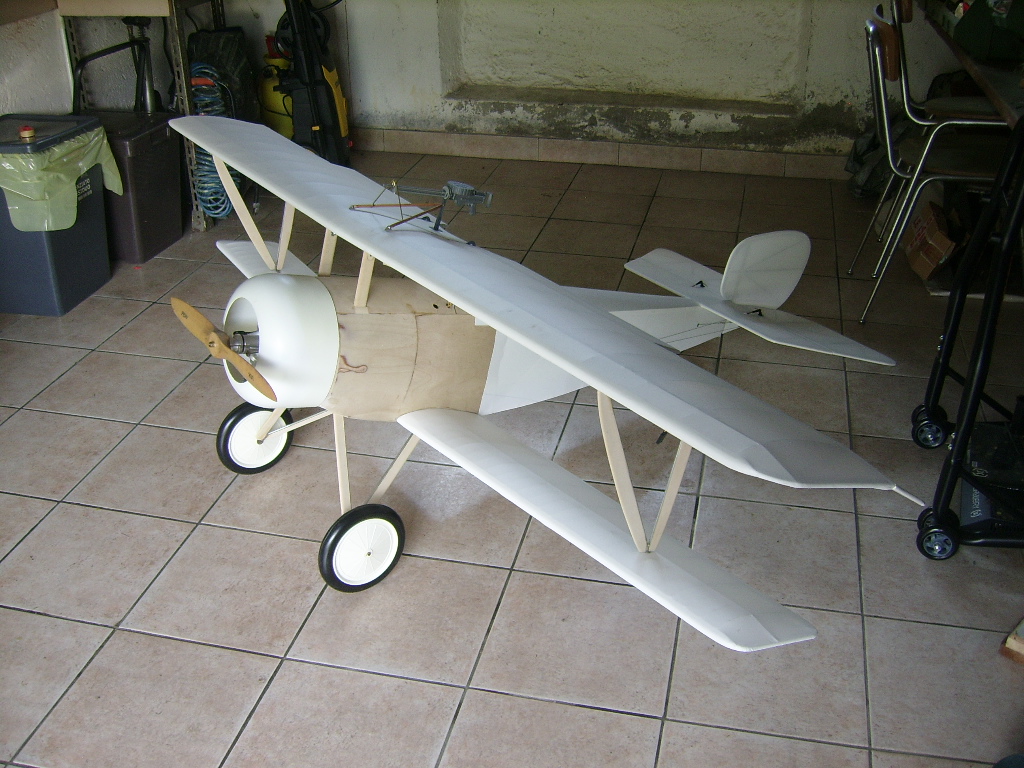

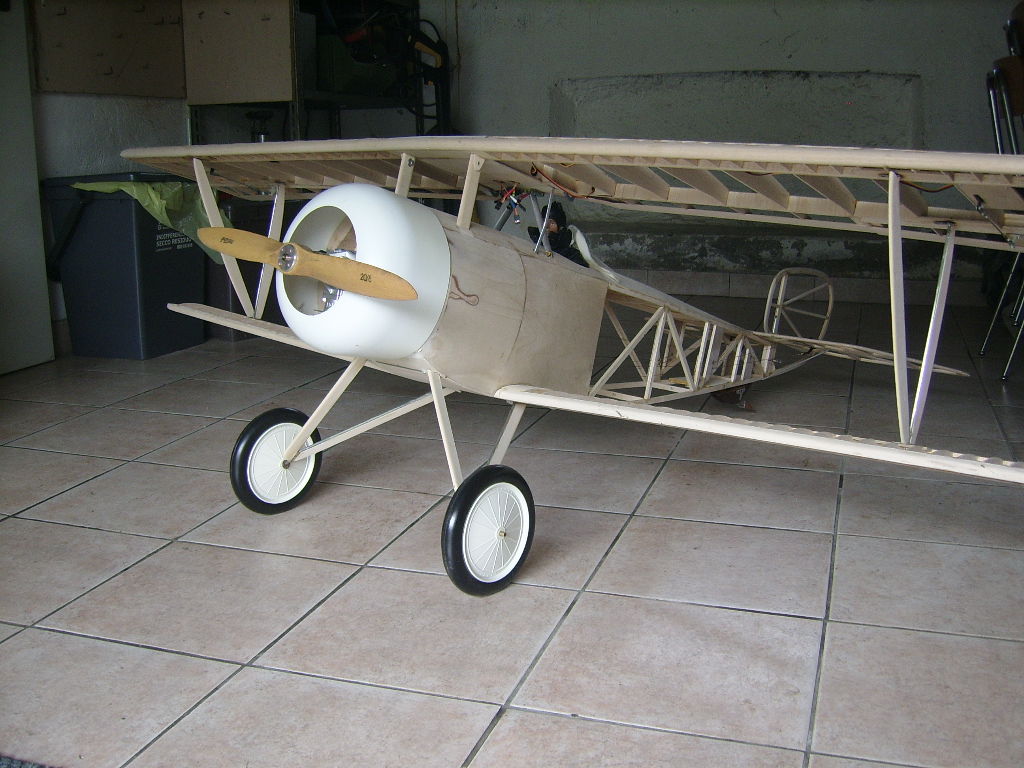

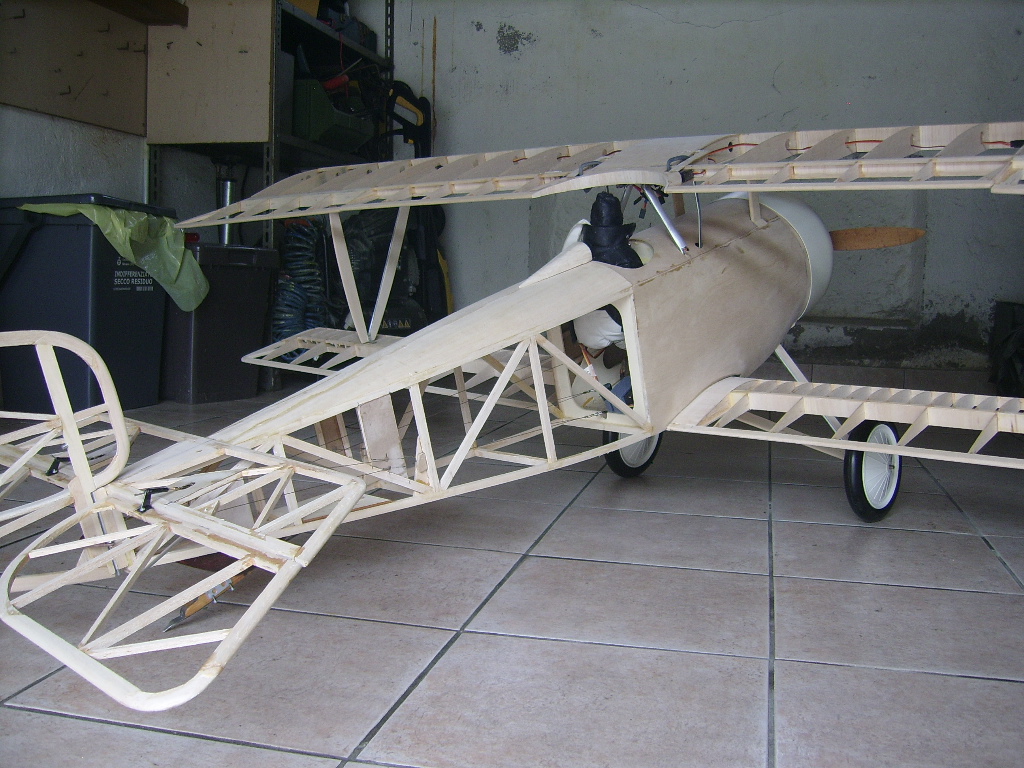

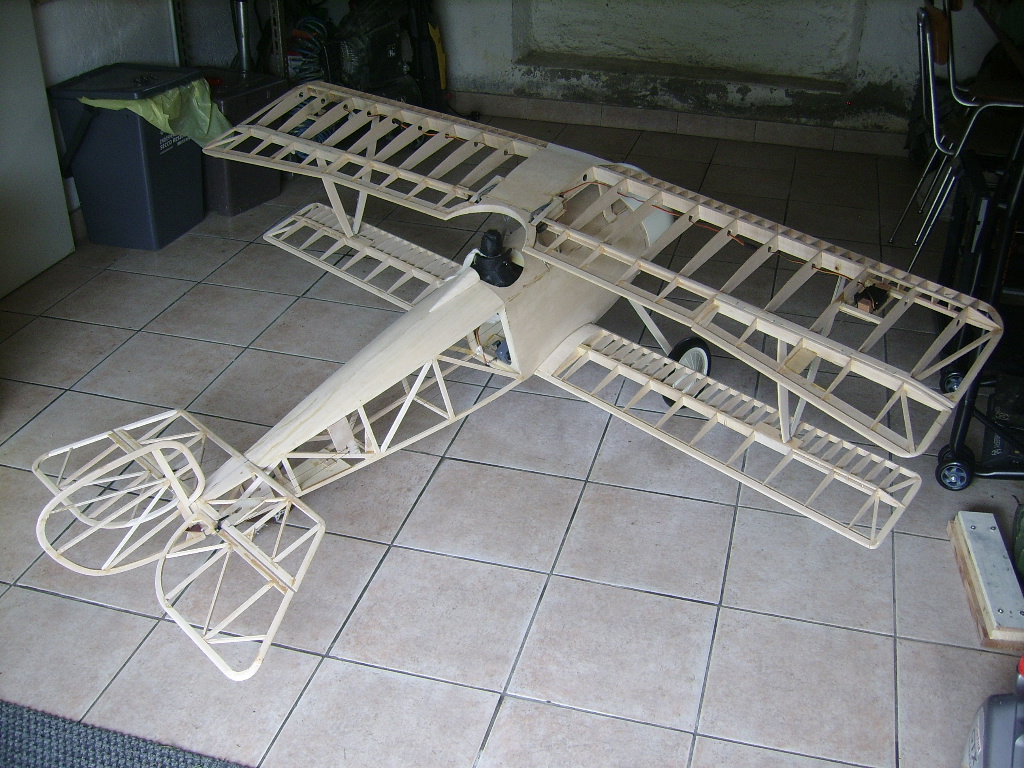

Mi piace vedere la struttura del modello senza rivestimento, una volta finita











ma poi bisogna coprirla

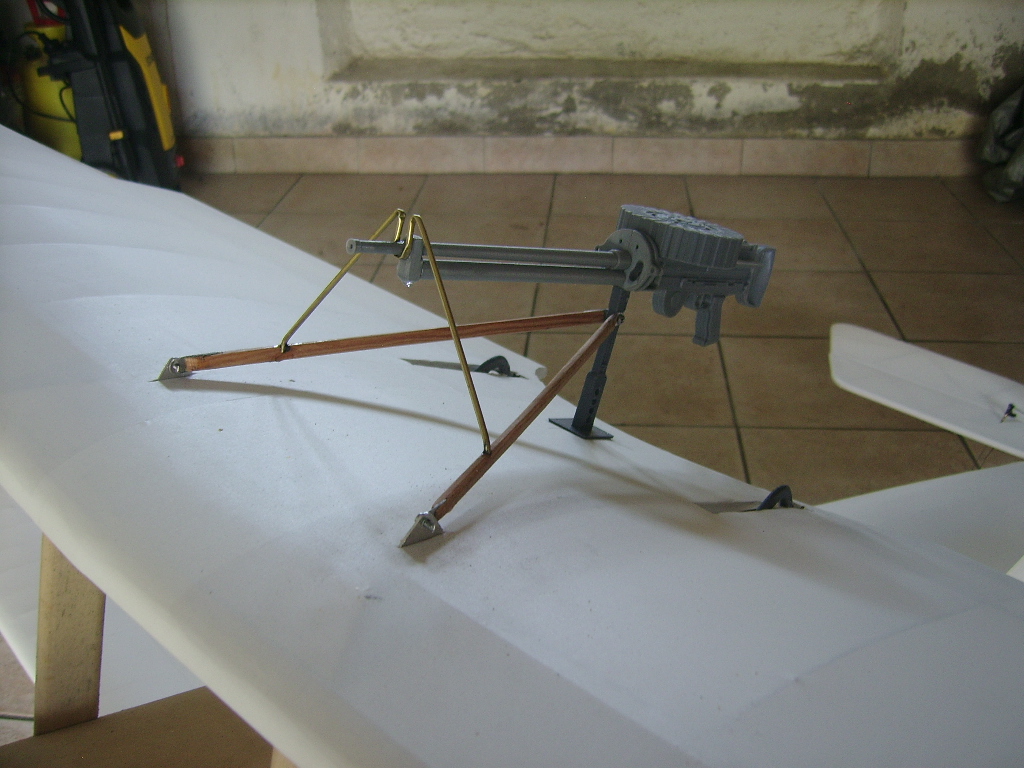

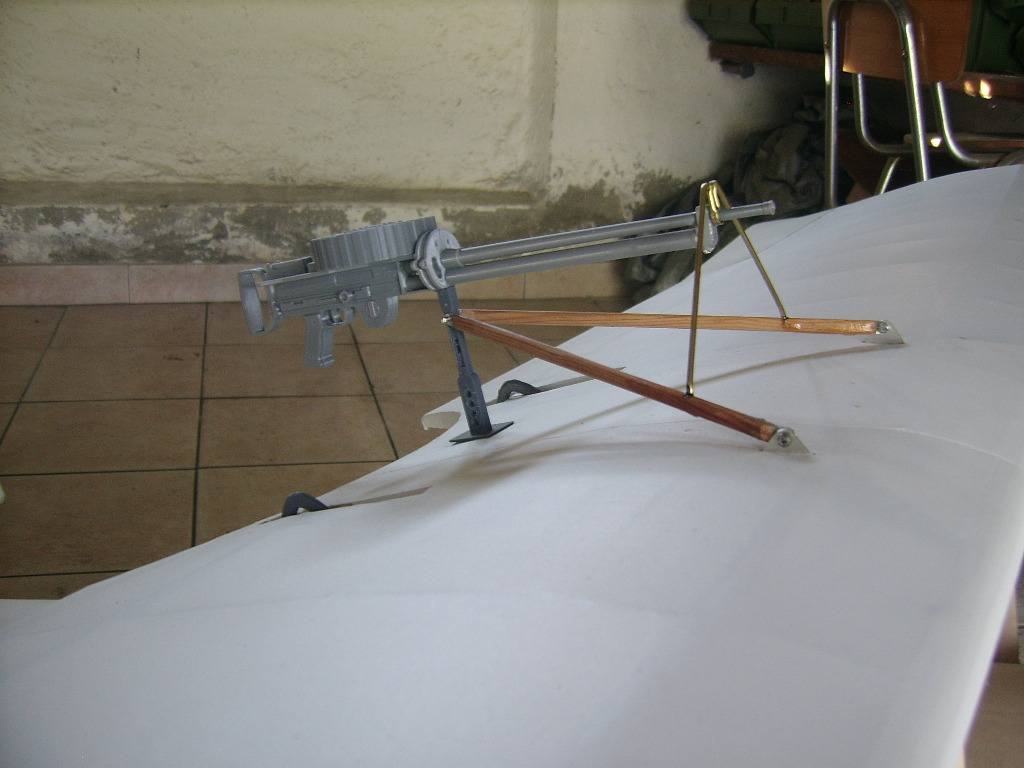

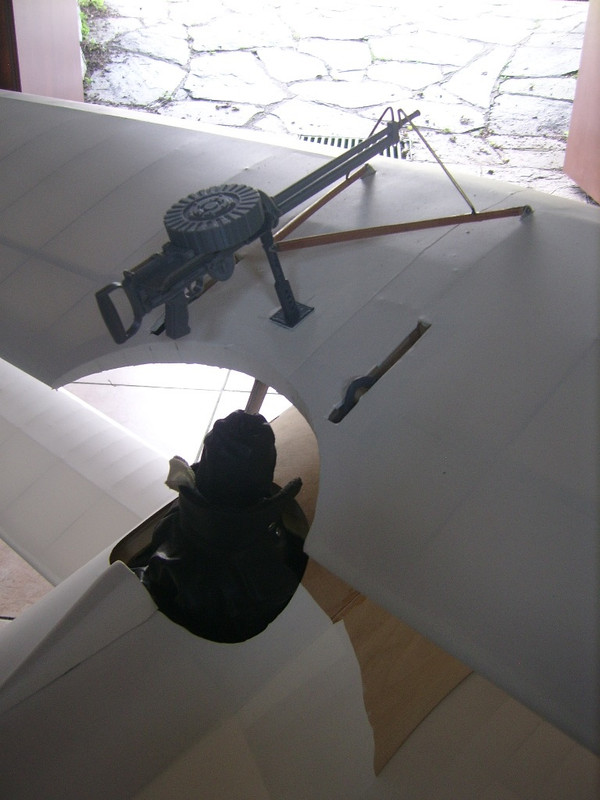

e ho cercato di replicare al meglio che potevo il supporto della mitragliatrice superiore, che era così




con il (poco) materiale che avevo a disposizione








Prossimo lavoro, alloggiamento mitragliatrice Vickers davanti al pilota.

Buona serata aa tutti.

[Clabe]

Complimenti bellissimo lavoro!!!
Claudio

[Jack Frost]

Originalmente inviato da albiplano

Ciao a tutti,

lavoro sul modello molto a rilento, ma qualcosa faccio.......

Mi piace vedere la struttura del modello senza rivestimento, una volta finita
ma poi bisogna coprirla e ho cercato di replicare al meglio che potevo il supporto della mitragliatrice superiore, che era così con il (poco) materiale che avevo a disposizione

Prossimo lavoro, alloggiamento mitragliatrice Vickers davanti al pilota.

Buona serata aa tutti.

Ciao... menomale che 'gnittanto ti fai vivo!

[albiplano]

Ciao Giorgio e ciao a tutti,

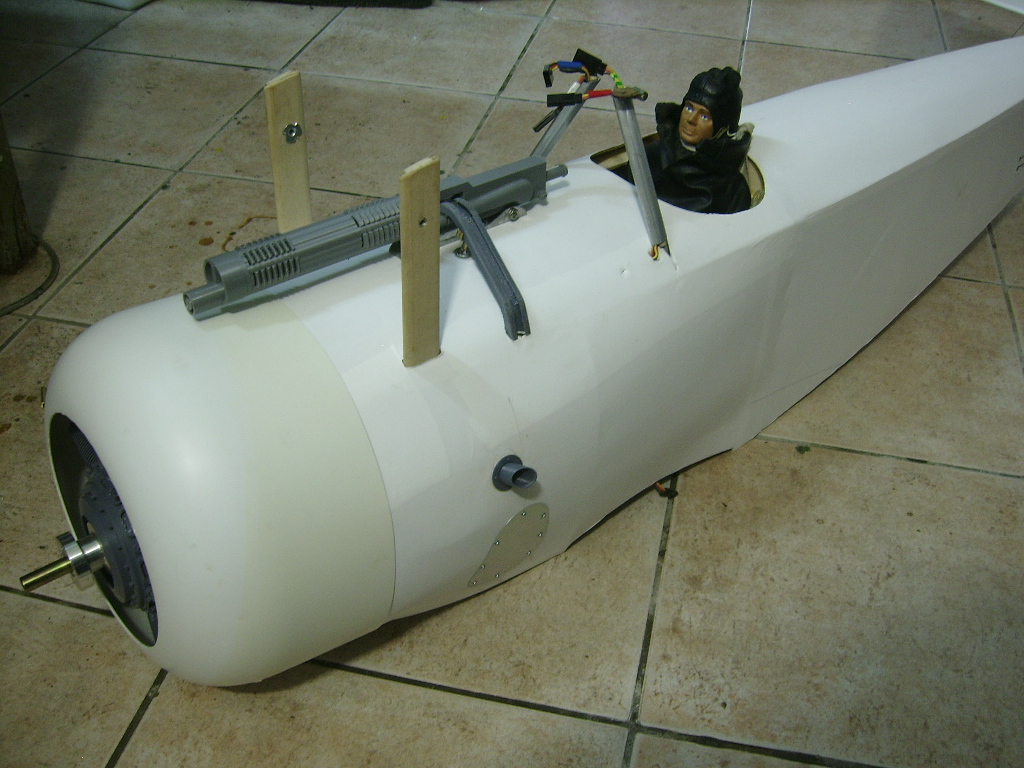

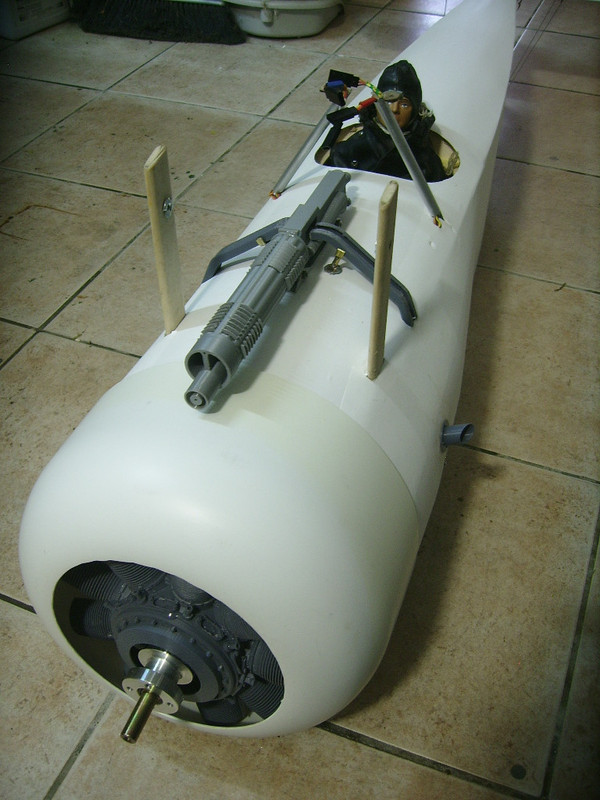

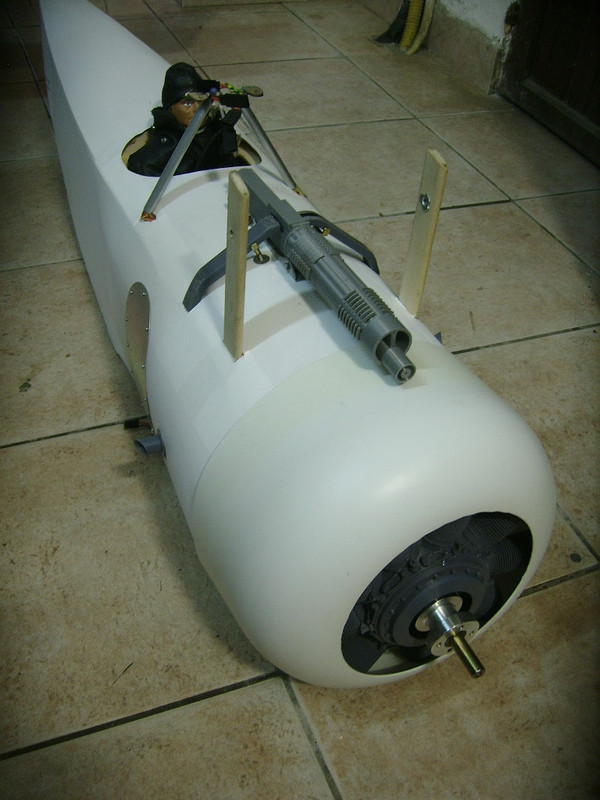

Come anticipato, fissata la Vickers davanti al pilota

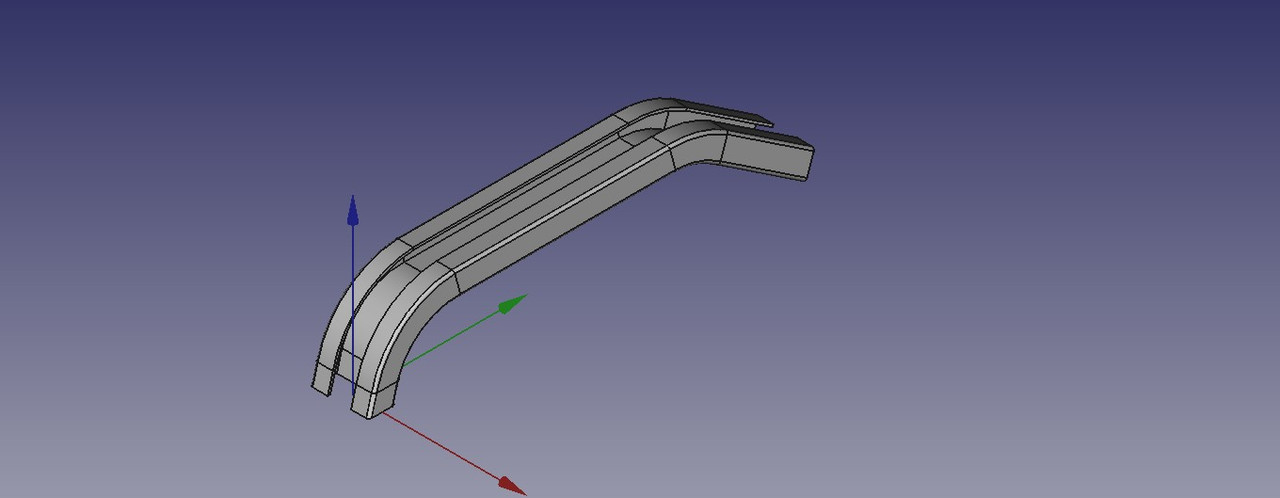

fissata alla fusoliera con un supporto in lamina d'alluminio fatto a mano, mentre per alimentatore munizioni ed estrattore, dopo un tentativo fatto con lamina di rame, ho dovuto affidarmi alla stampa 3D.






Ho dovuto comunque fare due supporti in ottone saldato.

Devo ancora vedere come riprodurre il nastro di munizioni da mettere nell'alimentatore, ma ci penserò più avanti.

Il finto motore deve ancora essere fissato e devo studiare come, ma penso che lo installerò in ogni caso per migliorare l'aspetto complessivo, anche se, per ragioni di raffreddamento, dovrò quasi sicuramente togliere un cilindro, se non due.

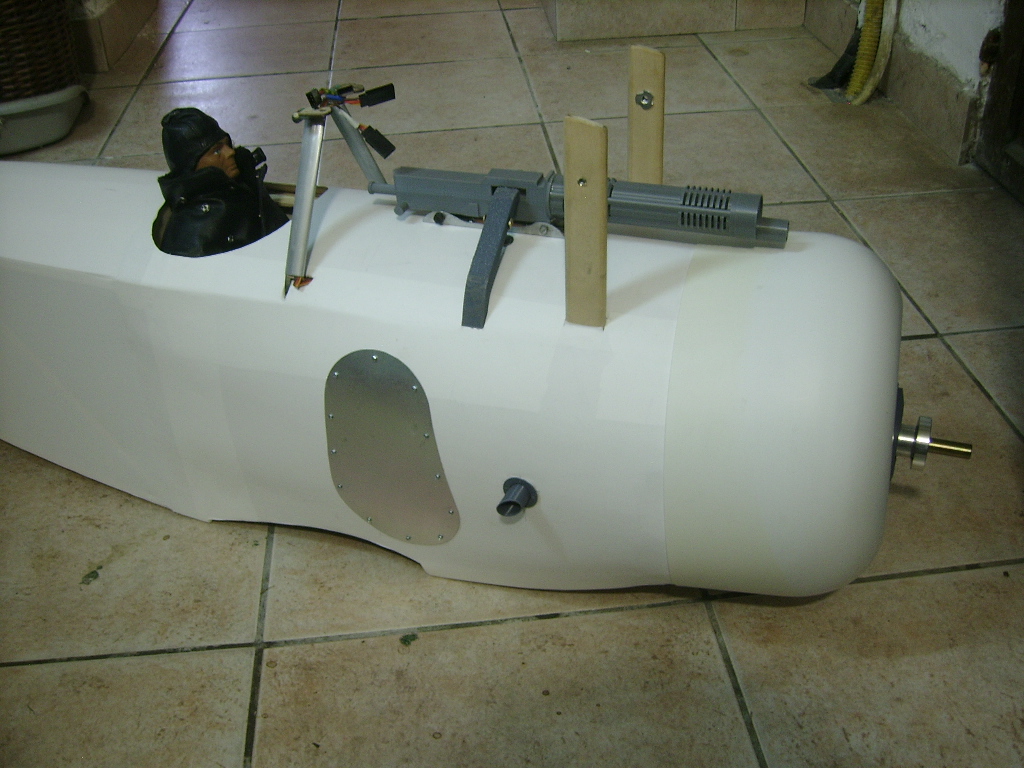

Ho applicato anche i pannelli d'ispezione sui due lati (penso che cambierò le viti, sono troppo evidenti e "moderne")

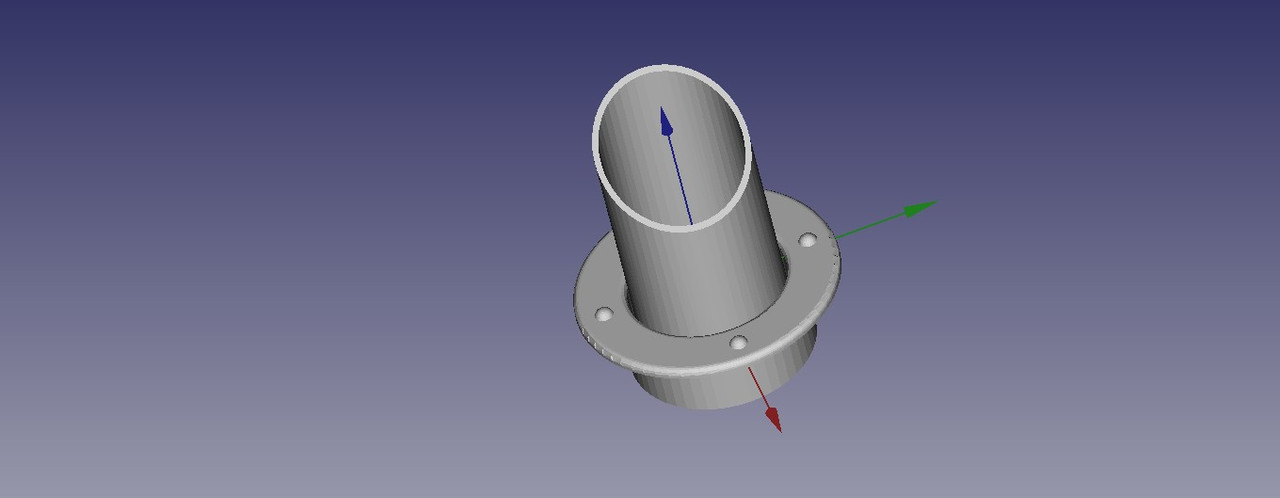

e le due prese d'aria sui lati, fatte anche queste con stampante 3D






Il prossimo passo, parabrezza, sistema di disinceppamento mitragliatrice e finte cuciture sui due lati, tutte cose sulle quali devo ancora pensare al modo in cui farle.

Buona serata e buona domenica a tutti.

[Jack Frost]

Originalmente inviato da albiplano

Ciao Giorgio e ciao a tutti,

Come anticipato, fissata la Vickers davanti al pilota






fissata alla fusoliera con un supporto in lamina d'alluminio fatto a mano, mentre per alimentatore munizioni ed estrattore, dopo un tentativo fatto con lamina di rame, ho dovuto affidarmi alla stampa 3D.

Ho dovuto comunque fare due supporti in ottone saldato.

Devo ancora vedere come riprodurre il nastro di munizioni da mettere nell'alimentatore, ma ci penserò più avanti.

Il finto motore deve ancora essere fissato e devo studiare come, ma penso che lo installerò in ogni caso per migliorare l'aspetto complessivo, anche se, per ragioni di raffreddamento, dovrò quasi sicuramente togliere un cilindro, se non due.

Ho applicato anche i pannelli d'ispezione sui due lati (penso che cambierò le viti, sono troppo evidenti e "moderne")




e le due prese d'aria sui lati, fatte anche queste con stampante 3D


Il prossimo passo, parabrezza, sistema di disinceppamento mitragliatrice e finte cuciture sui due lati, tutte cose sulle quali devo ancora pensare al modo in cui farle.

Buona serata e buona domenica a tutti.

.......

[Coccarda]

Ciao albiplano.
Non dimenticare di rinforzare i fori per fissare la naca motore, cosa potresti usare? fibra di carbonio o di vetro?.....io metterei anche tra il supportino della vite e l'abs un tocco di gomma di camera d'aria da smorzare le vibrazioni, poi se la vuoi rivestire di alluminio adesivo verrà un bel lavoro, vedrai sembrerà una naca di alluminio.
