Vecchio 18 novembre 23, 13:29   #251 (permalink)  Top
User

L'avatar di Jack Frost

Data registr.: 01-08-2011
Messaggi: 1.120
Immagini: 6
Thumbs up Applausiii...

Citazione:
Originalmente inviato da albiplano Visualizza messaggio








IL peccato è non fare un tutor!
__________________
U.F.O. - comando S.H.A.D.O.: prendeteli vivi.... che gh'è pensum nun!

https://www.youtube.com/watch?v=kaeTQJ3EHaI
Jack Frost non è collegato   Rispondi citando
Vecchio 18 novembre 23, 17:04   #252 (permalink)  Top
User

L'avatar di BartLammerse

Data registr.: 30-09-2022
Messaggi: 8
WOW !!!!

Bart
BartLammerse non è collegato   Rispondi citando
Vecchio 14 gennaio 24, 15:23   #253 (permalink)  Top
User

L'avatar di albiplano

Data registr.: 06-12-2012
Residenza: varese
Messaggi: 782
Immagini: 15
Ciao a tutti,

Come scritto a suo tempo, vista l'insufficiente lunghezza degli alberi motore, ho dovuto riprogettare il fissaggio (e quindi tutta l'ogiva) in modo che potesse essere fissata da una vite passante in punta da 3 mm. che va ad avvitarsi nel foro filettato dell'albero motore stesso.

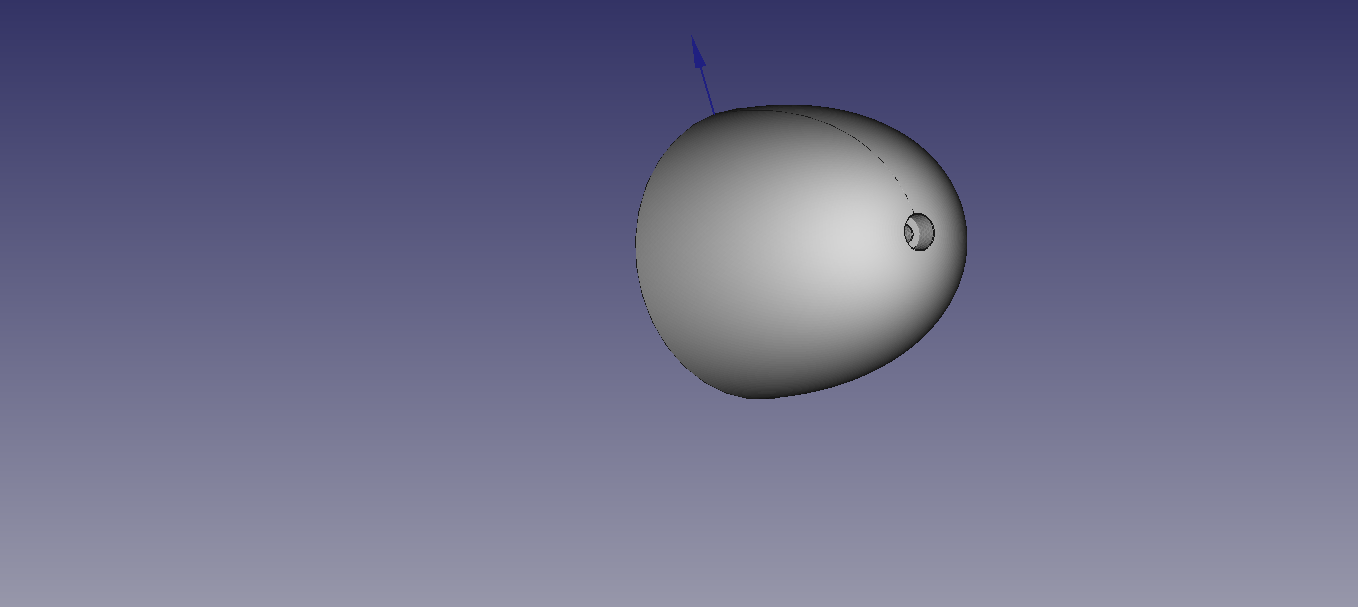

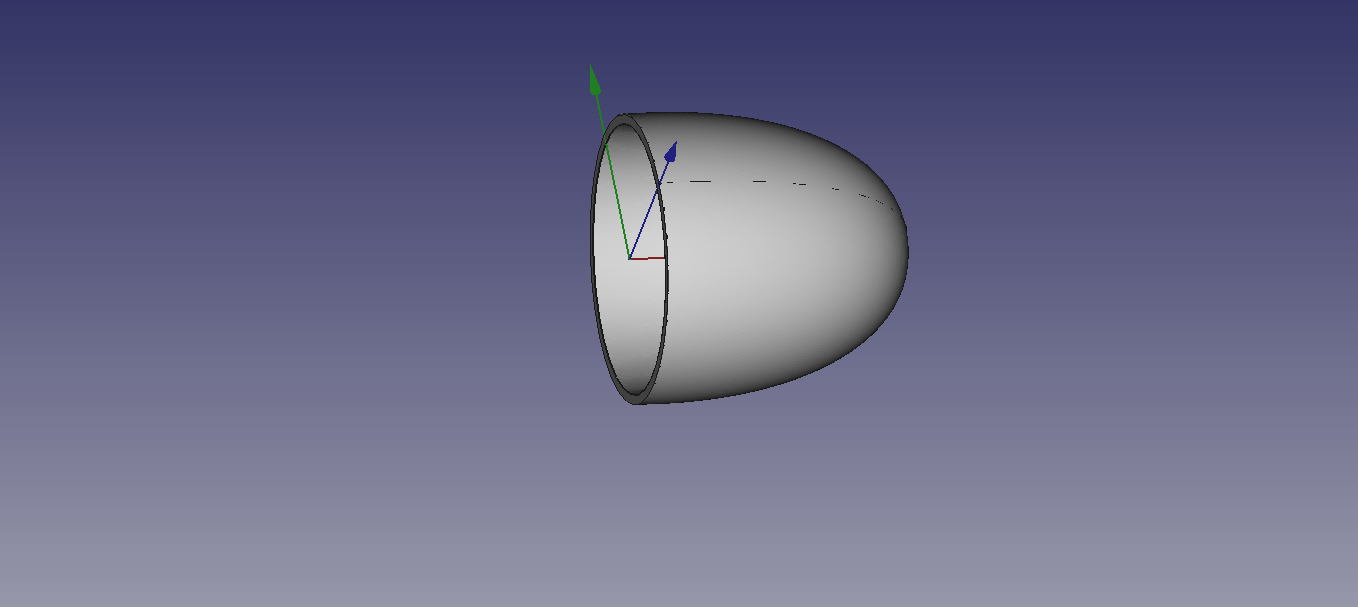

Ecco il progetto fatto in FreeCAD

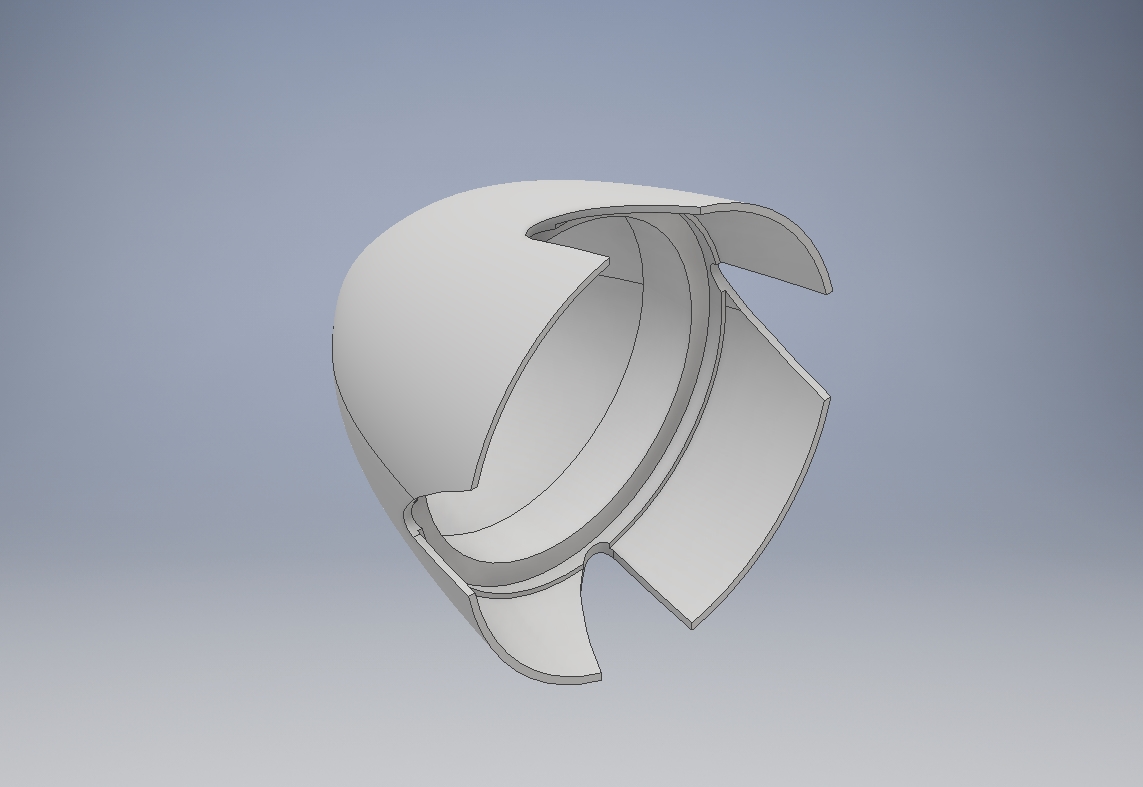

Per una maggiore stabilità, ho fatto in modo che si infilasse anche sul dado di fissaggio dell'elica

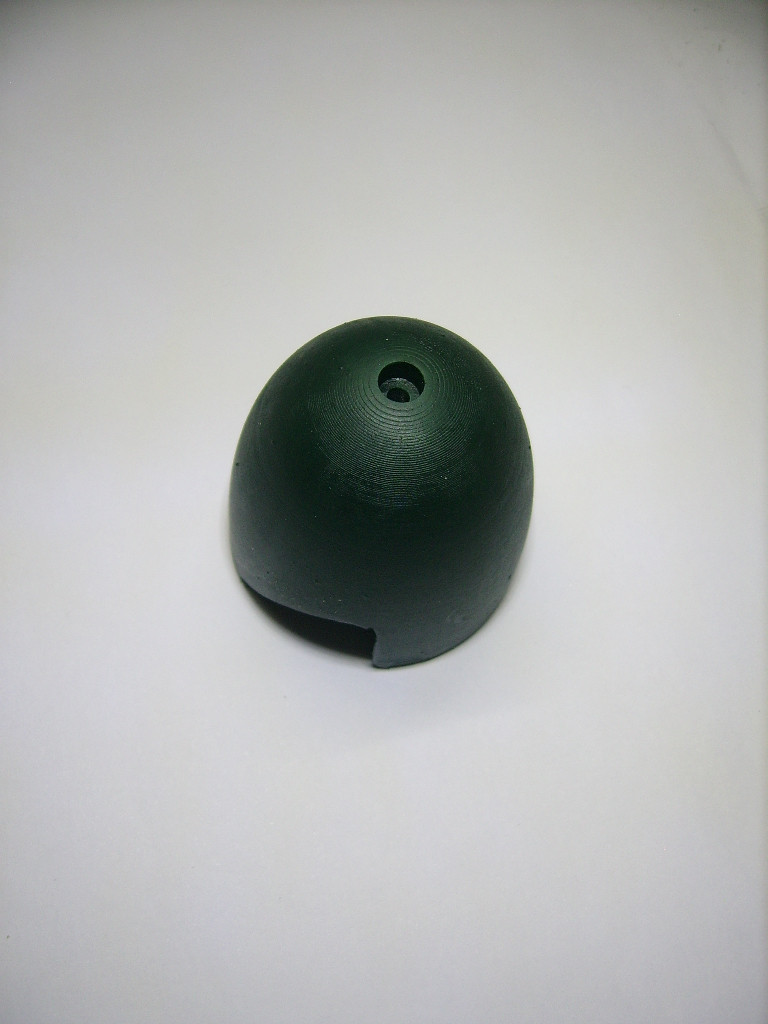

Ecco un'ogiva già stampata e verniciata

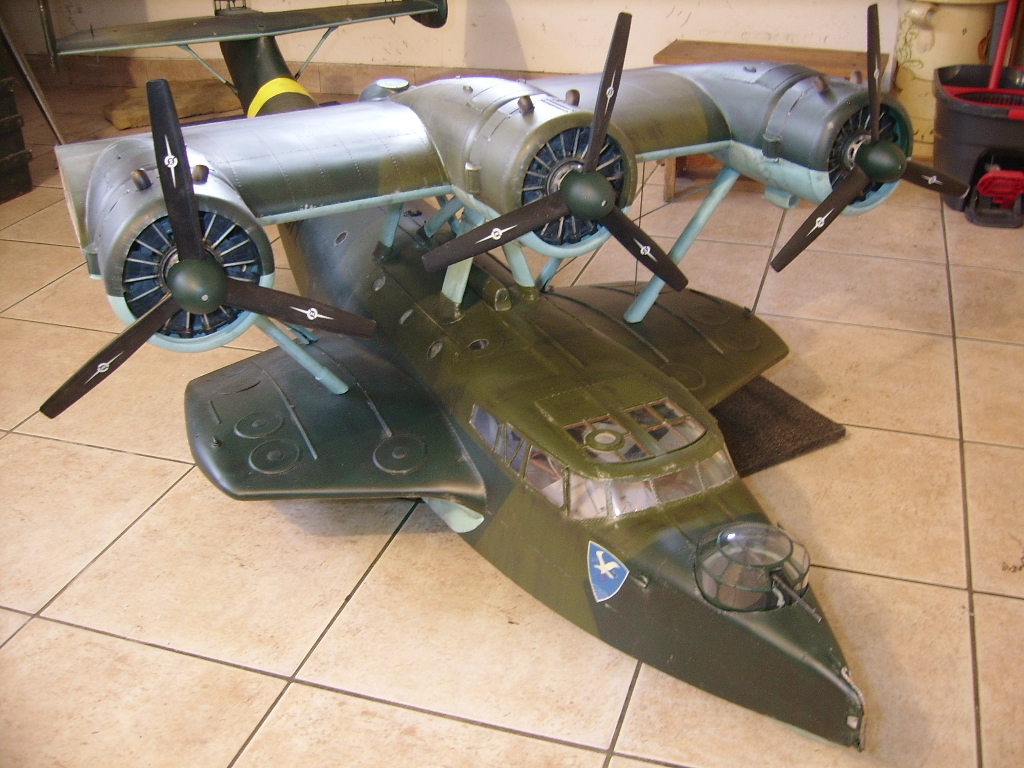

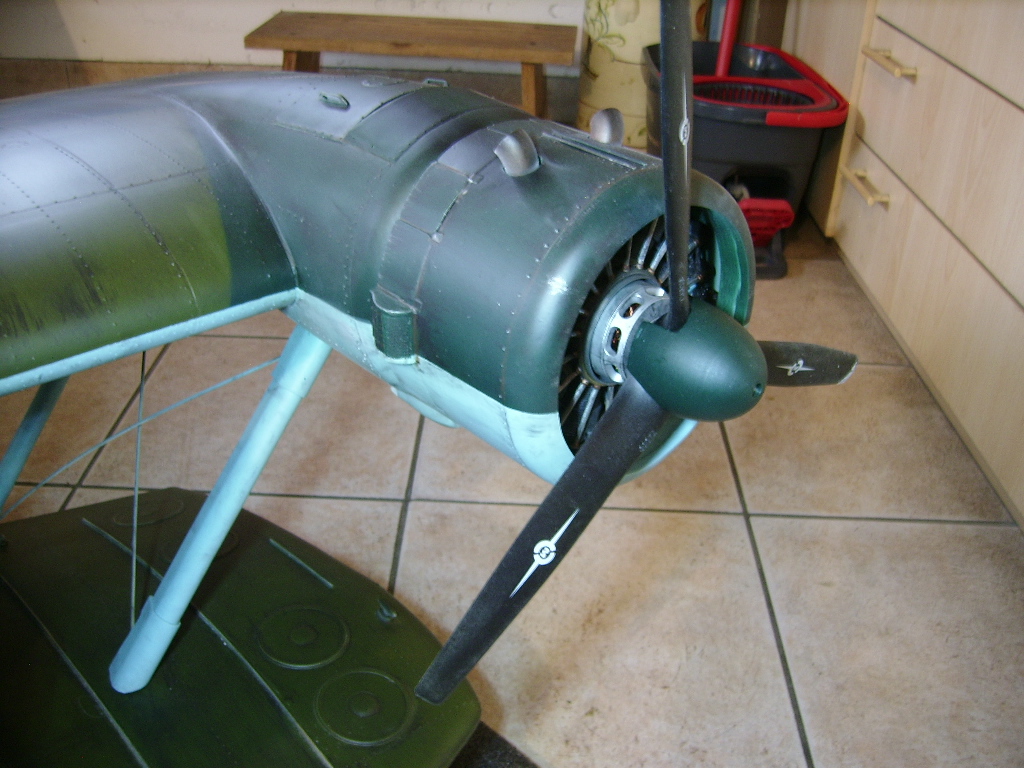

e poi sul modello






Le viti di fissaggio sono ancora visibili, ma poi ne userò di nere oppure le vernicerò.


Mi manca ancora di fare tutti i cablaggi interni: sarà il prossimo lavoro.

Ciao a tutti
__________________
"La balsa, la senti? Non c'è niente al mondo che abbia questo odore. Mi piace l'odore della balsa al mattino." frase nel film "HaiPocaLipo, now." Miei modelli in gallery sul barone.
albiplano non è collegato   Rispondi citando
Vecchio 15 gennaio 24, 11:16   #254 (permalink)  Top
User

L'avatar di Jack Frost

Data registr.: 01-08-2011
Messaggi: 1.120
Immagini: 6
Dornier DO-24 T scala 1/10 270 cm. a.a. build blog

Citazione:
Originalmente inviato da albiplano Visualizza messaggio
Ciao a tutti,

Come scritto a suo tempo, vista l'insufficiente lunghezza degli alberi motore, ho dovuto riprogettare il fissaggio (e quindi tutta l'ogiva) in modo che potesse essere fissata da una vite passante in punta da 3 mm. che va ad avvitarsi nel foro filettato dell'albero motore stesso.

Ecco il progetto fatto in FreeCAD



Per una maggiore stabilità, ho fatto in modo che si infilasse anche sul dado di fissaggio dell'elica



Ecco un'ogiva già stampata e verniciata



e poi sul modello




Le viti di fissaggio sono ancora visibili, ma poi ne userò di nere oppure le vernicerò.
Mi manca ancora di fare tutti i cablaggi interni: sarà il prossimo lavoro.
Ciao a tutti


Accipicchia! Ma SEI un mostro anche al CAD!!!
BRAVO è riduttivo!
__________________
U.F.O. - comando S.H.A.D.O.: prendeteli vivi.... che gh'è pensum nun!

https://www.youtube.com/watch?v=kaeTQJ3EHaI
Jack Frost non è collegato   Rispondi citando
Vecchio 15 gennaio 24, 18:06   #255 (permalink)  Top
Gran Decapo

L'avatar di Ehstìkatzi

Data registr.: 18-03-2007
Messaggi: 14.605
Per l'esperienza che ho fatto io ti suggerirei di ricorrere ad un piattello posteriore che tenga i carichi dovuti alla forza centrifuga. Avevo una ogiva di dimensioni ragguardevoli fatta col filo e fissata in un modo simile al tuo. La parte finale era libera, alla prima prova a pieno motore uno delle parti che si trovavano tra le pale dell'elica ( quadripala ) è partita per la tangente.

Ehstìkatzi non è collegato   Rispondi citando
Vecchio 18 maggio 24, 10:51   #256 (permalink)  Top
User

L'avatar di Jack Frost

Data registr.: 01-08-2011
Messaggi: 1.120
Immagini: 6
Red face Dornier DO-24 T scala 1/10 270 cm. a.A. builder blog.

Citazione:
Originalmente inviato da albiplano Visualizza messaggio
Ciao a tutti,

Dopo il Grumman, vorrei cimentarmi con un altro idrovolante da portare all'Idromeeting di Biandronno edizione..... 2021, ......... facciamo 2022 vista la lentezza con cui ultimamente procedo con i lavori.

Ho trovato un kit che arriva da una ditta olandese che si occupa di taglio laser di full kit da disegni di diversi progettisti e con soggetti molto interessanti, a mio parere. Se volete, potete dare un'occhiata a questo sito





Ecco, questa è la scatola del modello che ho scelto




che misura poco più di un metro di lunghezza e che è piena rasa di legname




per metà liste in balsa per la ricopertura e per metà liste in compensato di diverso spessore tagliate al laser con tutti i numerosissimi pezzi. I disegni sono dettagliati e completi, ci sono riportate sia l'ala destra che quella sinistra e sia la semi-fusoliera destra che quella sinistra (si costruisce in due semi-gusci che poi vengono uniti) e dovranno portare a realizzare questo idrovolante





il Dornier DO-24 T, utilizzato prima dalla marina olandese (da qui l'origine del modello in scala) e poi dalla Luftwaffe. E' in scala 1/10, quindi poco più di 2 metri e settanta di apertura alare, con le sezioni esterne delle ali e i piani di coda smontabili. Essendo trimotore, la scelta della motorizzazione era quasi obbligata e quindi.... sarà elettrico, con tre di questi





La costruzione parte dai piani di coda, e quindi da lì si comincia


Devo dire che il taglio dei pezzi e gli incastri sono precisi, quindi per il momento va bene. Aggiornerò quando potrò.

Buona serata a tutti.



__________________
U.F.O. - comando S.H.A.D.O.: prendeteli vivi.... che gh'è pensum nun!

https://www.youtube.com/watch?v=kaeTQJ3EHaI
Jack Frost non è collegato   Rispondi citando
