albiplano 28 dicembre 20 17:40

Ciao a tutti,

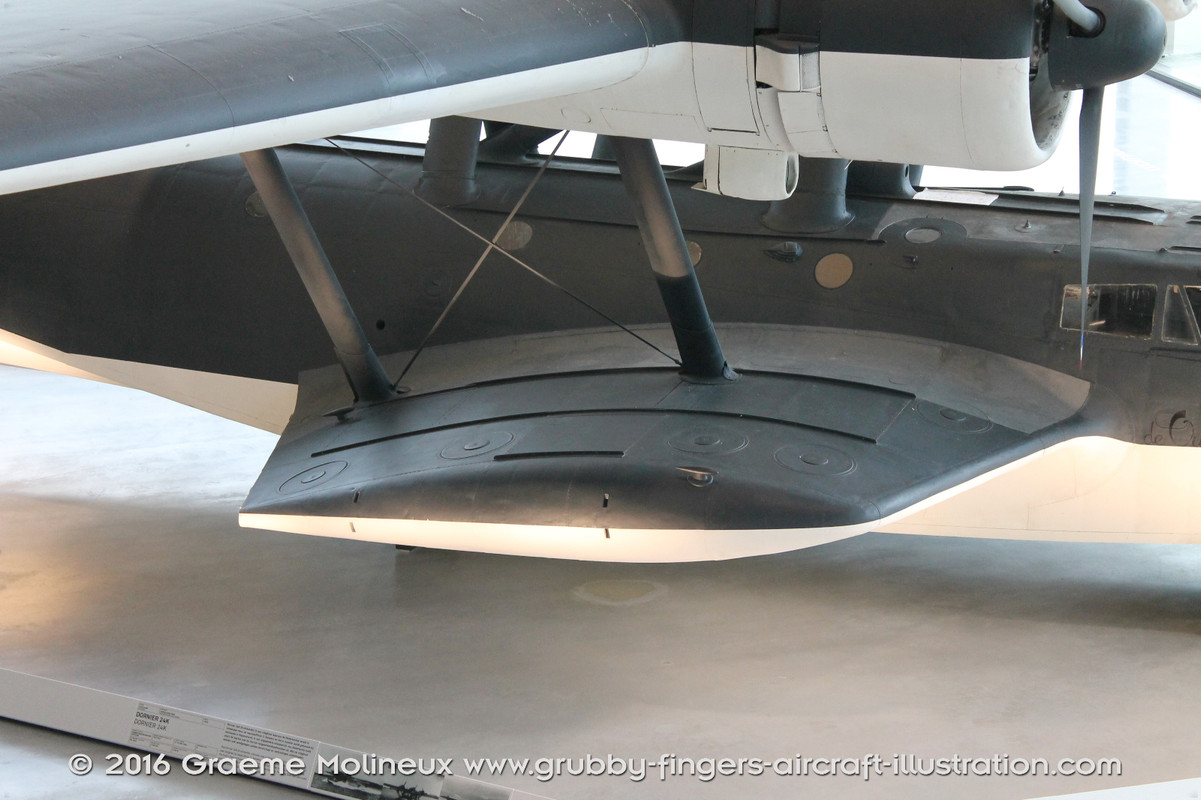

altri dettagli aggiunti, questa volta sui galleggianti laterali, che sull'originale sono così


https://i.postimg.cc/65mvB6qW/Dornie...e-Molineux.jpg



Ci sono tre "binari" che corrono lungo il galleggiante che ho replicato usando dei listelli in noce 1x2 mm incollati su delle striscioline che ho ritagliato da una lastra di compensato sottile

https://i.postimg.cc/4xTvtNvJ/SSA57705.jpg


Poi le botole le ho fatte molto "basiche" con dei cerchi ricavati da una lastra di policarbonato trasparente e le bitte erano invece già presenti nel kit di accessori e sono stampate in 3D. Per fortuna, non avevo voglia di farle a mano, anche se qualcuna mi toccherà farla più avanti :uhm:


https://i.postimg.cc/jSQHh0vy/SSA57706.jpg

https://i.postimg.cc/hjhVgJn0/SSA57710.jpg

https://i.postimg.cc/jjxzggkm/SSA57709.jpg



Un saluto a tutti e ancora Buon 2021 :)

albiplano 03 gennaio 21 18:43

Ciao a tutti,

Oggi ho cominciato a fare i trim tab sugli alettoni


https://i.postimg.cc/vTB9Yyzc/SSA57712.jpg


https://i.postimg.cc/63BnPn4V/SSA57717.jpg


https://i.postimg.cc/cHTwGCfp/SSA57714.jpg

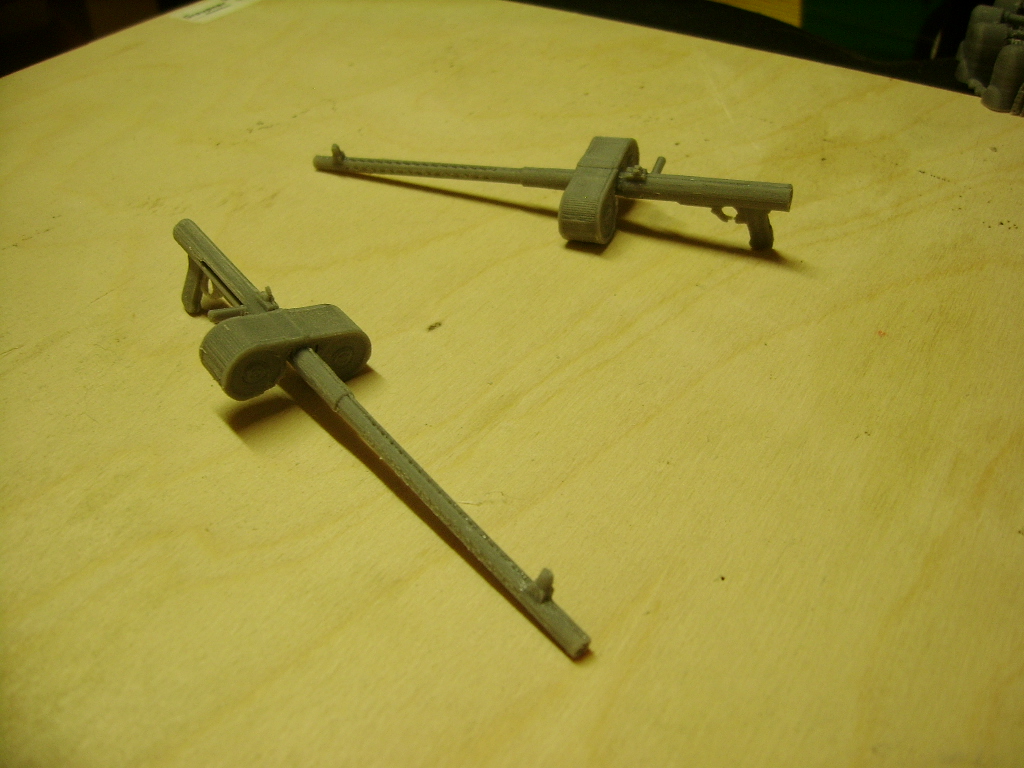

e per fare altri dettagli, che però fanno la differenza, ho fatto un grande balzo tecnologico (relativamente alla mia anzianità :old:.......... di servizio :fiu:) e ho acquistato una stampante 3D. E' arrivata neanche una settimana fa, quindi devo fare ancora molta pratica con settaggi etc. etc. però qualcosa ho già fatto, tipo le due MG 15 che saranno da installare nelle due torrette frontale e posteriore.

https://i.postimg.cc/gcS8MwzR/SSA57724.jpg

Per fortuna si possono scalare a piacere e quindi queste che ho ricavato sono proprio giuste in scala 1/10.

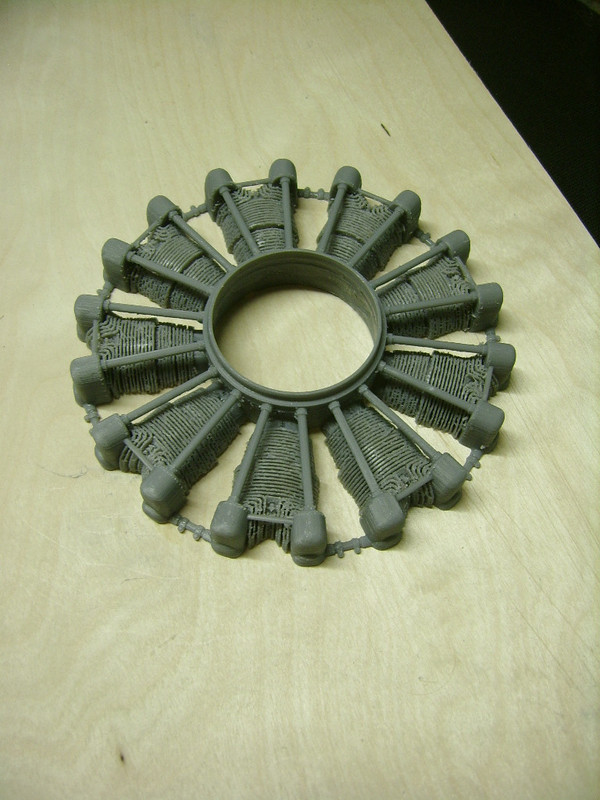

Ho provato anche con il motore,

https://i.postimg.cc/3NcGWqS9/SSA57729.jpg


ma devo rivedere alcuni parametri di stampa. E' un modello di motore molto complesso per via di tutte quelle alette di raffreddamento che non sono venute benissimo, ma quando sarò in grado di stamparlo meglio e rielaborarlo un po', faranno sicuramente la loro figura



https://i.postimg.cc/tCsP8XJc/SSA57742.jpg



per il momento è tutto, alla prossima.

Clabe 09 gennaio 21 13:56

Io non lo modificherei il motore, é bello vedere i difetti tra le alette che sembrano l'effetto del tempo e della sporcizia. Non mi dispiace affatto.
Claudio

albiplano 09 gennaio 21 15:57

Ciao Clabe,

Potrebbe essere un'idea, soprattutto se mi verranno tutti e tre così :wink:

Vorrei comunque trovare il modo di stamparli in modo pulito e poi ci penserò io a "invecchiarli".

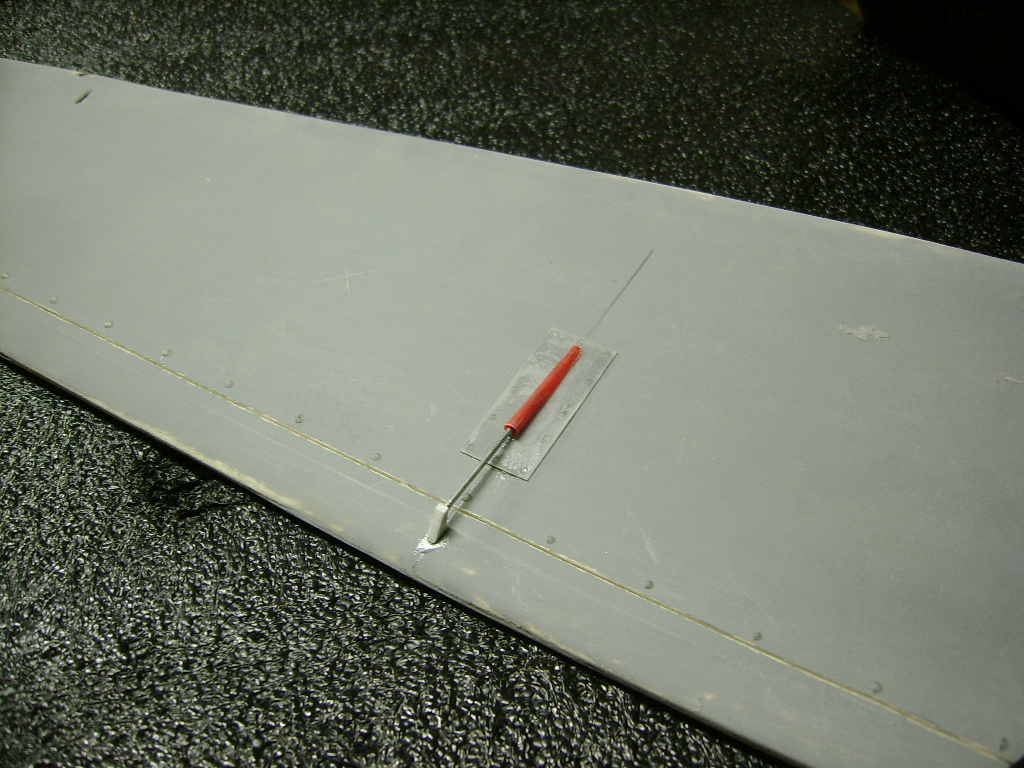

Poco fa ho finito anche i trim tab sugli elevatori

https://i.postimg.cc/8cqx8jRC/SSA57748.jpg

https://i.postimg.cc/wxPCRbCd/SSA57749.jpg

iniziando anche a mettere i primi rivetti.

Buona serata e buona domenica a tutti.

albiplano 10 gennaio 21 18:42

Ciao a tutti,

Dopo aver acquistato la stampante 3D, la cosa migliore penso sia quella di riuscire a farsi i pezzi di cui si ha bisogno da soli.

Da una settimana seguo tutorial e video su FreeCad, che ho cominciato a utilizzare cercando di fare i primi passi in un mondo a me finora completamente sconosciuto: quello dei CAD.

FreeCad è sicuramente una buona base da cui cominciare, perché se qualcosa l'ho capita io ...... :P

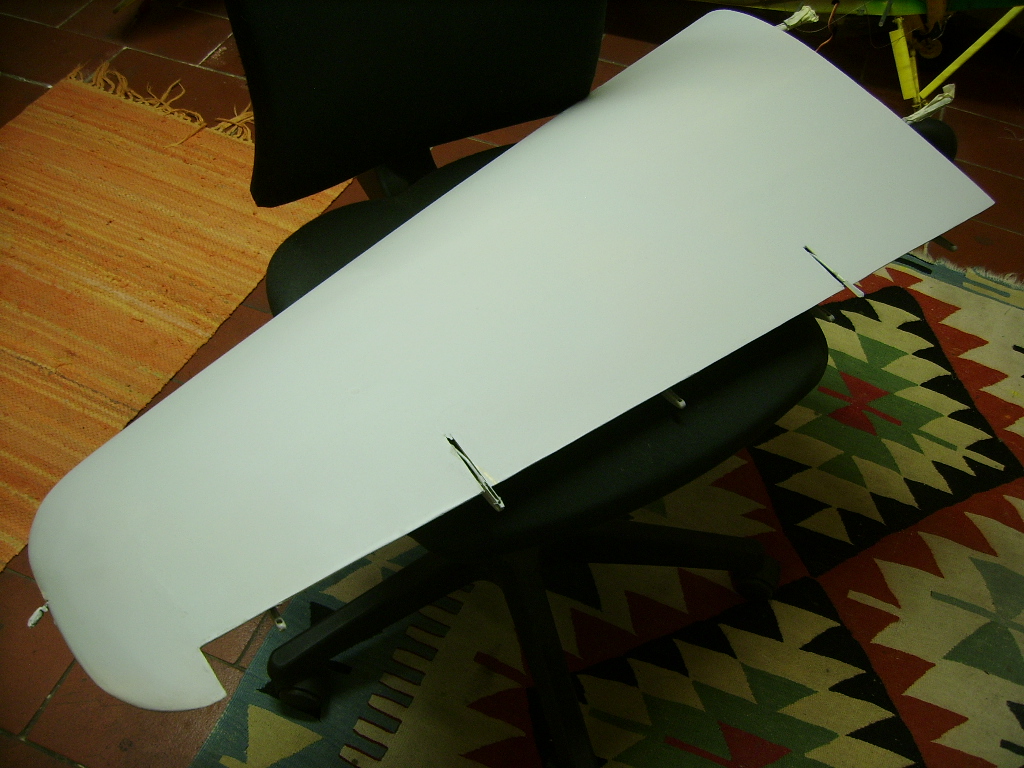

Io avevo un piccolo problema, quello di coprire con modanature l'uscita sulla parte superiore delle ali dei comandi binati per l'alettone

https://i.postimg.cc/3xsQ3K04/SSA57745.jpg



Dopo aver imparato i passaggi di base per comporre degli oggetti, in circa un'ora ho creato una modanatura in 3D che poi ho trasformato in file STL adatto per la stampa.

Poi ci ho messo un po' a tarare la stampante in modo da averli sufficientemente precisi e puliti, ma adesso posso stamparne in serie. Grazie alla semplicità della struttura di FreeCad sono arrivato a questo risultato, che per me non era scontato.

https://i.postimg.cc/43pkdrp8/SSA57768.jpg



Devo ancora prenderci la mano sia con il CAD che con la stampante, ma sono molto soddisfatto :)

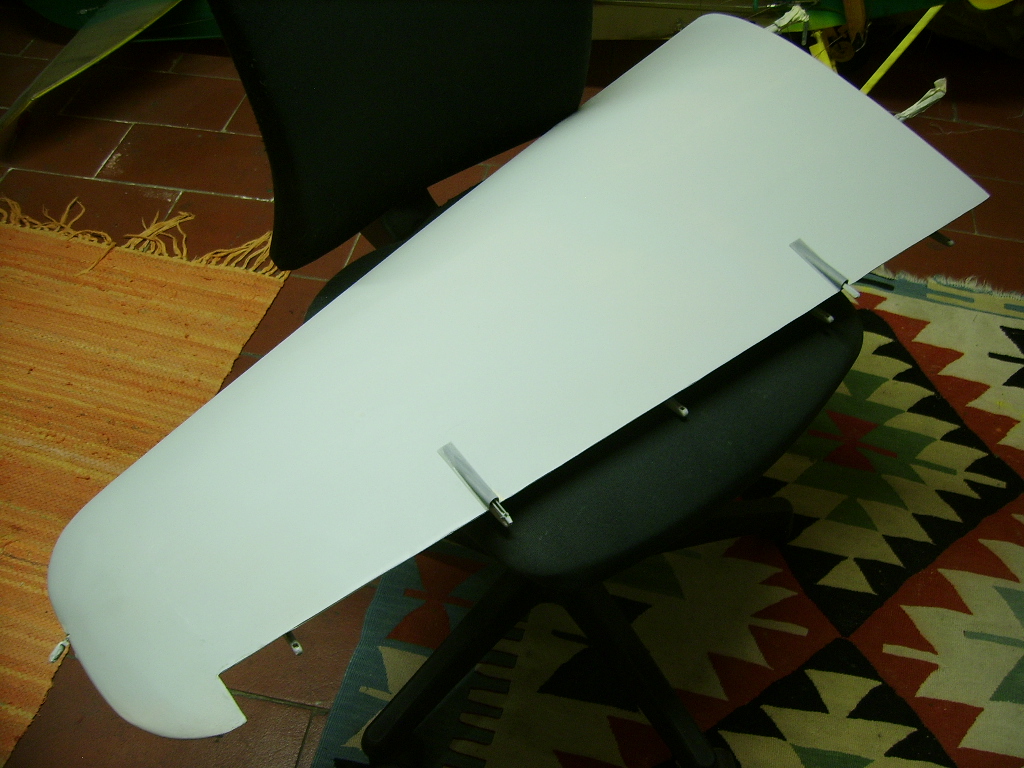

Ecco qui le modanature al loro posto

https://i.postimg.cc/y8gzqJxC/SSA57759.jpg


https://i.postimg.cc/63wsGY0B/SSA57762.jpg



Buona serata a tutti.

albiplano 19 gennaio 21 17:54

Ciao a tutti,

questa volta non ho fatto dettagli ma una parte strutturale (mi sembra l'ultima :mumble:, spero), cioè i puntoni che sostengono l'ala durante il flottaggio e ..... che sostengono la fusoliera durante il volo^_^

Con il tornio ho fatto delle forcelle che potessero infilarsi sugli agganci che avevo fatto tanto tempo fa....., questi

https://i.postimg.cc/6p29D67x/SSA56732.jpg


e che ho annegato nelle scanalature apposite sotto i due motori esterni e sui galleggianti. Le forcelle le ho ricavate da un tondino di ottone da 8 mm. e accolgono da una parte i veri e propri puntoni in ottone da 4 mm. opportunamente filettati e delle viti passanti da 3 mm. per il fissaggio sul supporto.

https://i.postimg.cc/hGcLFxS2/SSA57774.jpg


https://i.postimg.cc/hjGVvBQx/SSA57778.jpg

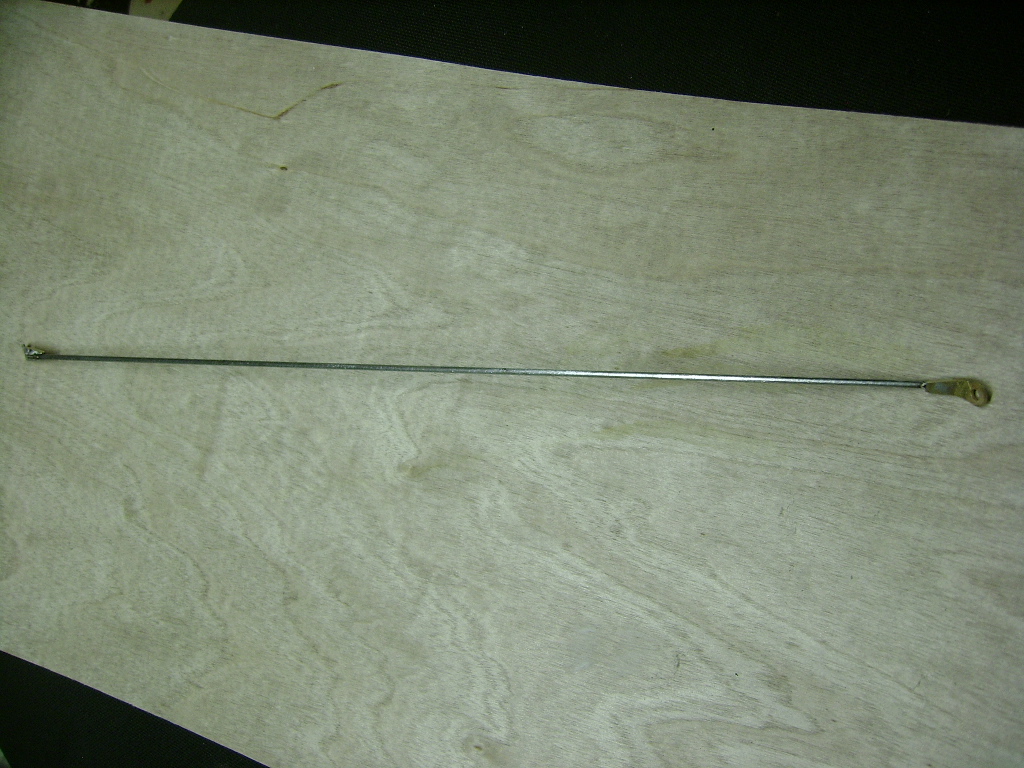

Alle viti da 3 mm ho potuto fissare le saette in acciaio da 2 mm. con occhielli in ottone saldato
https://i.postimg.cc/vZR7zkCF/SSA57770.jpg




che completano il tutto



https://i.postimg.cc/T24Jyp9P/SSA57771.jpg

https://i.postimg.cc/KYfnmzjx/SSA57780.jpg

https://i.postimg.cc/T3rVHQXy/SSA57784.jpg



Dovrò trovare un modo per ricoprirli con una modanatura aerodinamica e forse con cad e stampante 3d risolverò il problema, se no..... si vedrà :)

Buona serata a tutti

Jack Frost 20 gennaio 21 11:39

Un posto d'onore a Volandia...

Ciao LUCA, buon Anno nuovo.

:mumble: Stai facendo così dei bei modelli con particolari e particolari... che sarebbe un peccato volarli e rischiarli... li passerei direttamente a Volandia! :clap:

albiplano 24 gennaio 21 18:36

Ciao Giorgio, grazie , e ciao a tutti.

Sto ancora cercando di districarmi tra piani, linee di estrusione, prismi, smussi etc. etc. in FreeCad, ma dandoci dentro qualcosa l'ho imparata :P e penso che riuscirò a fare le strutture aerodinamiche di copertura per i tralicci di sostegno dell'ala e, ancora prima, di quelle per il piano di quota, un po' meno difficili come forma.

Per fare palestra, e per vedere se non era proprio tutto tempo perso, mi sono messo a fare il pannello del cockpit del DO-24, che nell'originale era così



https://i.postimg.cc/ZYLWrgJ6/Do-24-p283.jpg



Ho cercato di farlo in modo sommario, anche perché proprio sotto andranno le batterie e quindi non potrò mettere l'abitacolo completo.

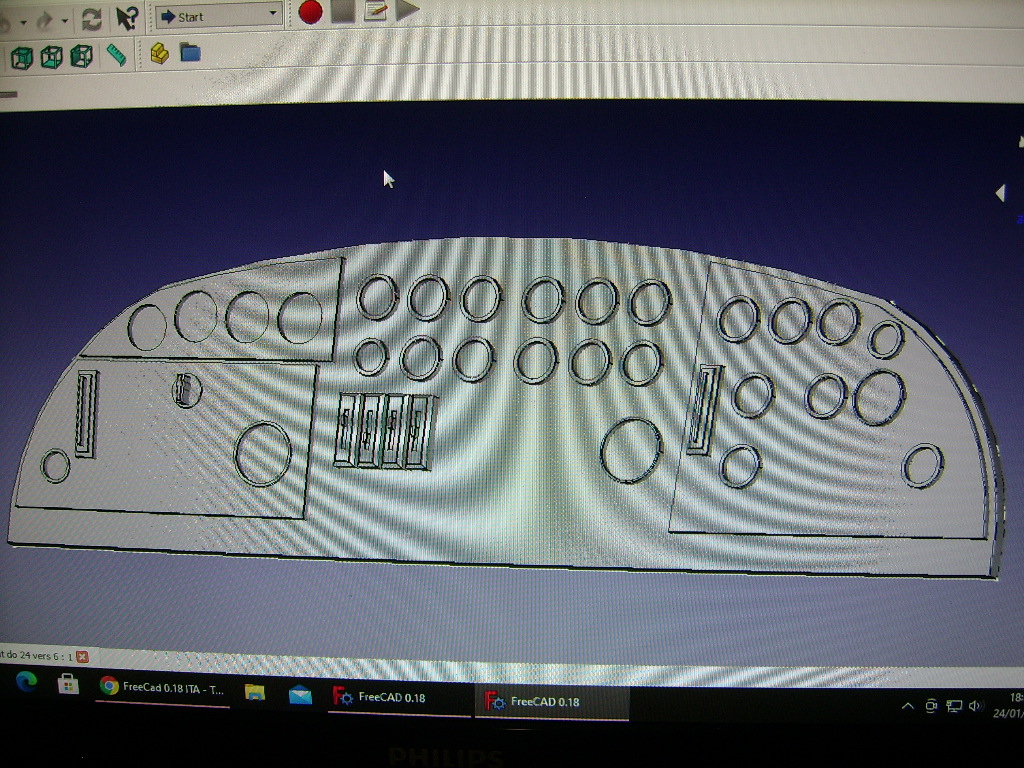

Sono ancora una capra nella modellazione :lol: e mi ci è voluta tanta pazienza per arrivare al modello 3D


https://i.postimg.cc/2SLjXXNc/SSA57790.jpg


che poi ho ovviamente stampato per vedere come veniva

https://i.postimg.cc/wBKxKc66/SSA57787.jpg


Potrebbe già andare, ma sapevo che alcuni dettagli sarebbero venuti un po' troppo spessi, oppure che il programma di slicing me li avrebbe ignorati durante la preparazione alla stampa, ma con un ugello da 0.4 non riesco a fare dettagli così sottili. Anche la mia fresca ignoranza nella stampa 3D non ha aiutato :(. Mi attrezzerò con un ugello da 0.2 e forse modificherò un po' il modello sperando che aiuti. Per il momento lo tengo così e aggiungerò almeno le due barre di comando e i due volantini. Spero soprattutto di riuscire a fare le coperture dei tralicci: quelle sarebbe davvero importante averle, se no...... pace ^_^

Buona serata a tutti

albiplano 29 gennaio 21 18:42

Ciao a tutti,

Dopo tanti tentativi e qualche grammo di plastica buttata via :rolleyes:, qualcosa sono riuscito a fare per ricoprire i montanti del piano di coda orizzontale, che fino adesso si presentavano così.


https://i.postimg.cc/mgfCt4nk/SSA57794.jpg


Un po' bruttini da vedere :uhm:

Dopo aver sviluppato un modello che potesse infilarsi sui montanti in alluminio e che avesse sezione ellittica, e le due basi di appoggio sezione finale circolare, sono arrivato a questi tre pezzi, fatti in modo che si possano incastrare tra loro e incollare


https://i.postimg.cc/ZYWwNTwx/SSA57811.jpg

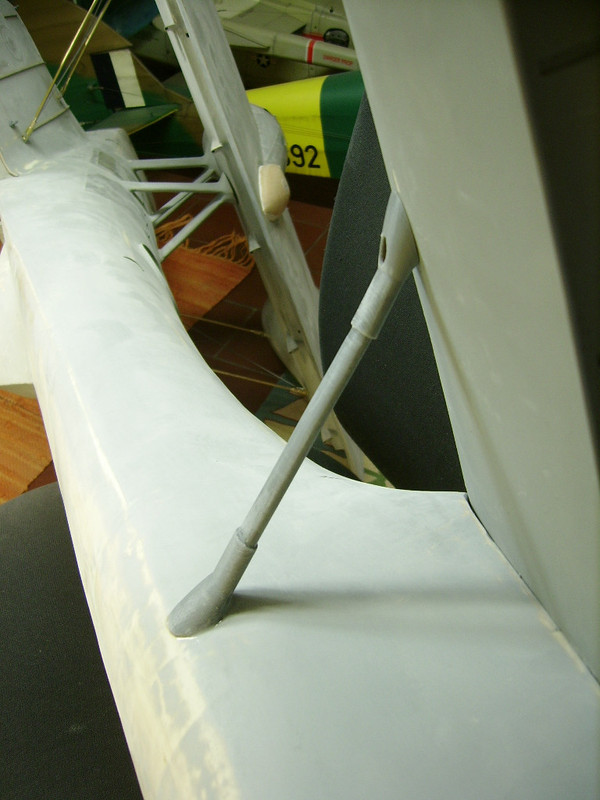

Adesso va molto meglio :)

https://i.postimg.cc/ZqJNxc4h/SSA57803.jpg


Ho dovuto lasciare un foro nella base superiore perché per il trasporto del modello è meglio poter smontare i piani di coda. Tanto è sotto....... non si vede :lol:


Per i montanti dell'ala ho cominciato a mettere in cantiere i primi pezzi, questa volta con sezione a goccia


https://i.postimg.cc/MXkMM0dN/SSA57815.jpg


I montanti più lunghi saranno di più di trenta centimetri: dati i limiti della mia stampante, li stamperò a sezioni e poi li metterò insieme con il pezzo più piccolo che va dentro a incastro. Penso che funzionerà.....


Buona serata a tutti

albiplano 10 febbraio 21 18:26

Ciao a tutti,

Sì, ha funzionato abbastanza bene e sono riuscito a fare le coperture dei montanti alari usando la stampante 3D.

https://i.postimg.cc/hGkmKzHK/SSA57822.jpg

https://i.postimg.cc/7LG7vMtB/SSA57828.jpg


Anche se non sono perfetti, miglioreranno un po' con la levigatura e la stuccatura delle giunzioni , e comunque sono molto meglio che dei puntoni in bella vista.

E' stata lunga sia perché ho cercato prima di arrivare alle dimensioni minime che mi permettessero di infilarle sui puntoni, poi comunque bisogna adattarli a mano alle forme della fusoliera e, dato che voglio mantenere la possibilità di togliere dalla fusoliera la parte centrale dell'ala con i motori, ho dovuto fare in modo che il montaggio fosse reversibile. Per il momento ho fatto solo il lato destro :(, ma almeno adesso so cosa mi aspetta ^_^.

Buona serata a tutti
