Il circuito è un cercamodelli un po' particolare, infatti con un'unico circuito otteniamo più funzioni. In particolare il beeper si aziona (sia con PPM che con PCM) per una di queste condizioni: - La batteria RX è scarica. - Manca il segnale. - Si strappa la spinetta dalla RX. - Si spegne RX o TX. - A comando, da stick o da fail-safe. |
 |
|

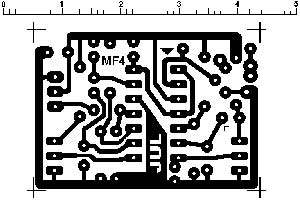

Il trimmer da 10K regola il punto in cui, azionando lo stick, il beeper si aziona. Quello da 100K regola il punto in cui si considera scarica la batteria. LV è un LED verde che viene usato come uno Zener. Sulle foto manca una resistenza in orizzontale sopra il transistor. Prima di tarare il trimmer da 10K, è bene regolare quello da 100K in modo che sul centrale, e quindi anche sul pin 7, ci siano almeno 3V. Altrimenti si rischia che suoni sempre perchè la tensione gli risulta bassa. Solo dopo aver trimmato il punto di intervento dello stick, allora si può ritarare quello da 100K in modo che il beeper suoni per batteria scarica. I condensatori elettrolitici sarebbe bene usarli al tantalio, se non altro per motivi di spazio. |
 |
|
|
