Wink T16 JUMPER - Un tutorial insieme ?

Oggi ho aperta la JUMPER T16 per cambiare da modo 2 a 1,
con il kit di mollette fornito insieme alla radio

Per aprirla fate attenzione, e rimuovete nell'ordine:

a) il modulo radio 2.4 ghz ( premendo le 2 mollette laterali si estrae)
b) tutte le vite a stella nere a vista
c) le parti in gomma morbida che devono essere rimosse tutte e 4
d) le ulteriori 2 viti chestanno sotto le parti in gomma sui fianchi SX e DX
e) le 2 brugole che bloccano il coperchio ex antenna frontale

a questo punto il corpo radio si presenta come da foto.
Arnaldo
Icone allegate
T16 JUMPER - Un tutorial insieme ?-t16_inside.jpg
ik2nbu non è collegato   Rispondi citando
Vecchio 28 settembre 19, 19:52   #2 (permalink)  Top
User

Data registr.: 22-09-2015
Residenza: santa giustina
Messaggi: 146
grazie per la condivisione, non ho la radio ma....
giuliano5360 non è collegato   Rispondi citando
Vecchio 28 settembre 19, 20:27   #3 (permalink)  Top
User

L'avatar di ik2nbu

Data registr.: 13-08-2007
Residenza: Seriate BG
Messaggi: 1.044
Mode 1

Per spostare il gas a DX in modo 1 occorre:


a) rimuovere il potenziometro a leva laterale (sono 2 viti )
b) estrarre la molletta e rimuovere la leva bianca in plastica
c) spostare e rifissare le lamelle in acciaio sul lato DX ( gas modo 1)
d) rimontare il potenziometro a leva laterale

regolando la pressione delle vite si regola atrito del gas sulla zigrinitaura

Arnaldo
Icone allegate
T16 JUMPER - Un tutorial insieme ?-rimozione-potenziometro-leva.jpg   T16 JUMPER - Un tutorial insieme ?-mode_1gas-dx.jpg
ik2nbu non è collegato   Rispondi citando
Vecchio 28 settembre 19, 20:53   #4 (permalink)  Top
User

L'avatar di ik2nbu

Data registr.: 13-08-2007
Residenza: Seriate BG
Messaggi: 1.044
Mode 1 stick Cabra

Per questa ultima operazione armatevi di pinzetta, cacciavitino e buona pazienza...
la sequenza delle operazioni è la seguente:

a) mettere il fermo molla in plastica nera inserendolo dall'esterno con una pinzetta e tenendolo in posizione con un piccolo cacciavite (altrimenti salta fuori dalla sede)

b) agganciare la molletta del cabra prima al fermo nero e poi alla leva bianca
qui si va per tentativi se ci riuscite alla prima dsiete dei mastri orogologiai !

d) ricordatevi di inserire la vite ( come indicato sulla foto) che regola la durezza della posizione centrale di fermo del cabra in mode 1

Abbiamo finito ! si può richiudere la radio ma....

Fate attenzione alla posizione della SD card che è giusto a filo con la scocca (ultima foto)

Arnaldo
Icone allegate
T16 JUMPER - Un tutorial insieme ?-bloccomolla_cabra.jpg   T16 JUMPER - Un tutorial insieme ?-molla_centrale-cabra.jpg   T16 JUMPER - Un tutorial insieme ?-chiusura_sdcard.jpg

Ultima modifica di ik2nbu : 28 settembre 19 alle ore 20:59
ik2nbu non è collegato   Rispondi citando
Vecchio 01 ottobre 19, 19:19   #5 (permalink)  Top
User

L'avatar di ik2nbu

Data registr.: 13-08-2007
Residenza: Seriate BG
Messaggi: 1.044
ricevente Jumper R8

E' arrivato il momento di bindare la ricevente Jumper R8

Ho chiesto al negozio Italiano ed anche alla fabbrica cinese,
lo schema della piedinatura della Ricevente Jumper che non è allegato nella confezione,
nemmeno presente sul sito della casa madre.

.... e sto aspettando una risposta (non vorrei bruciare la RX)

Suggerimenti ? Grazie!

Arnaldo
Icone allegate
T16 JUMPER - Un tutorial insieme ?-rx_jumper_8ch.jpg
ik2nbu non è collegato   Rispondi citando
Vecchio 01 ottobre 19, 20:27   #6 (permalink)  Top
F16
User

L'avatar di F16

Data registr.: 16-11-2005
Residenza: chieti
Messaggi: 523
guarda questo video,jumper R8
__________________
Francesco
F16 non è collegato   Rispondi citando
Vecchio 02 ottobre 19, 07:40   #7 (permalink)  Top
User

L'avatar di ik2nbu

Data registr.: 13-08-2007
Residenza: Seriate BG
Messaggi: 1.044
Citazione:
Originalmente inviato da F16 Visualizza messaggio
guarda questo video,jumper R8
Grazie Francesco,

avevo già visto ma unica cosa certa è il collegamento batteria.

Mi chiedo come si fa a mettere commercio una rx ( a 4 piedini ) senza lo schema ?
Ieri ho scritto nuovamente alla casa madre e al negozio... sperem.

Arnaldo
ik2nbu non è collegato   Rispondi citando
Vecchio 02 ottobre 19, 10:05   #8 (permalink)  Top
User

L'avatar di Minestrone

Data registr.: 13-09-2012
Messaggi: 3.792
Citazione:
Originalmente inviato da ik2nbu Visualizza messaggio
Grazie Francesco,

avevo già visto ma unica cosa certa è il collegamento batteria.

Mi chiedo come si fa a mettere commercio una rx ( a 4 piedini ) senza lo schema ?
Ieri ho scritto nuovamente alla casa madre e al negozio... sperem.

Arnaldo
Incredibile! Ma nemmeno un foglietto piccolo piccolo ti hanno dato?

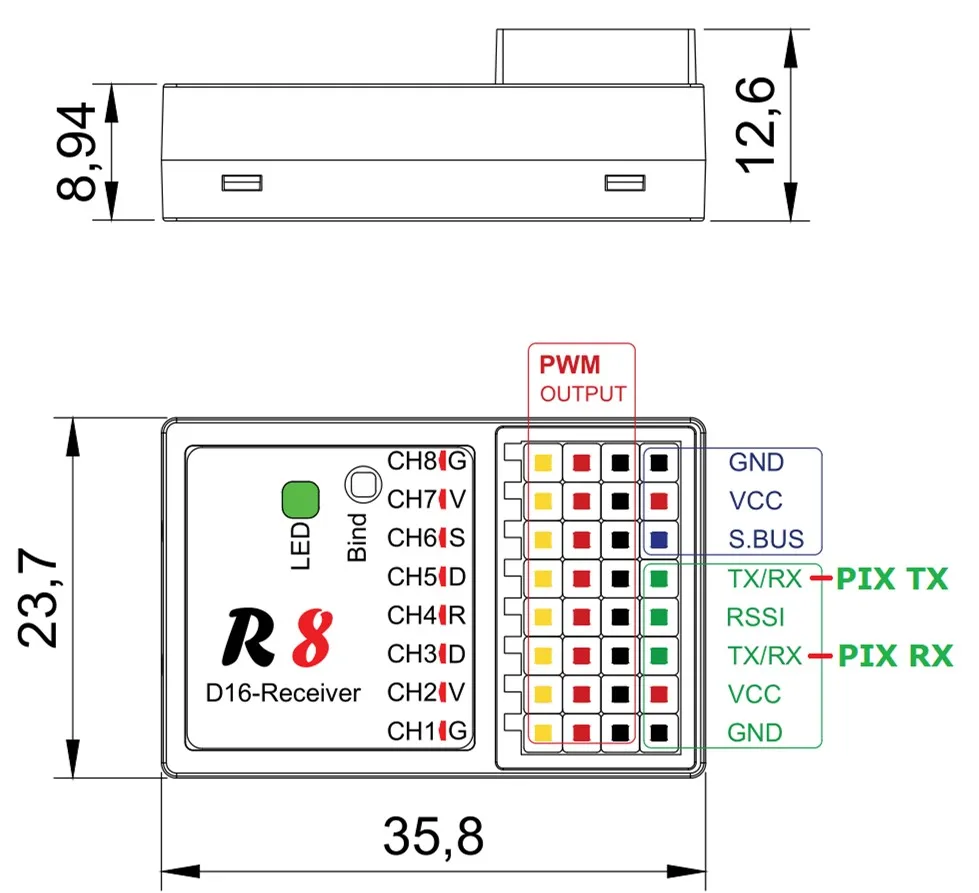

In ogni modo credo che la piedinatura degli 8 canali PWM sia chiara e si vede anche nel video che è stato postato. Se vuoi fare la prova del 9 puoi usare un tester per verificare quali piedini sono in corto, troverai un cortocircuito tra tutti i piedini del positivo e un altro cortocircuito tra tutti i piedini del negativo; ovviamente gli altri sono i piedini dei segnali. Per quanto riguarda i piedini a lato puoi trovare i positivi ed i negativi allo stesso modo, per tutto il resto o fai prove oppure ti rifai a questa immagine che spero sia attendibile:
Minestrone è collegato   Rispondi citando
Vecchio 02 ottobre 19, 13:22   #9 (permalink)  Top
User

L'avatar di ik2nbu

Data registr.: 13-08-2007
Residenza: Seriate BG
Messaggi: 1.044
Citazione:
Originalmente inviato da Minestrone Visualizza messaggio
Incredibile! Ma nemmeno un foglietto piccolo piccolo ti hanno dato?
In ogni modo credo che la piedinatura degli 8 canali PWM sia chiara e si vede anche nel video che è stato postato. Se vuoi fare la prova del 9 puoi usare un tester per verificare quali piedini sono in corto, troverai un cortocircuito tra tutti i piedini del positivo e un altro cortocircuito tra tutti i piedini del negativo; ovviamente gli altri sono i piedini dei segnali. Per quanto riguarda i piedini a lato puoi trovare i positivi ed i negativi allo stesso modo, per tutto il resto o fai prove oppure ti rifai a questa immagine che spero sia attendibile:
Grazie Mille,

confermo nemmeno uno scarno foglietto nella confezione della rx.
ma dove hai trovato immagine ??

Arnaldo
ik2nbu non è collegato   Rispondi citando
Vecchio 02 ottobre 19, 13:31   #10 (permalink)  Top
User

L'avatar di Minestrone

Data registr.: 13-09-2012
Messaggi: 3.792
Ho googolato il nome della ricevente facendo una ricerca di immagini. L'ho vista tra le altre e poi ho seguito il link.

Inviato dal mio Mi A1 utilizzando Tapatalk
Minestrone è collegato   Rispondi citando
