Una semiriproduzione che potrebbe navigare "in piccolo"

Qualche tempo fa mi sono imbattutto in un interessante articolo sul Figaro3 di Beneteau che svelava la nuova barca per solitari della omonima serie di regate francesi del circuito Figaro.

Qui il link della rivista in inglese
Why Beneteau’s new foil-assisted Figaro 3 is big news for sailing - Yachting World

i suoi dati:
LOA 10.85m
LWL 9.00m
Beam 3.40m
Disp 2,900kg
Ballast 1,100kg

Mainsail 39.5m2
(fiocco 30,5 m2)
Large spi 105m2

Le proporzioni e i pesi la rendono trasformabile in un modello semiriproduzione che potrebbe persino funzionare e permetterebbe di esplorare il concetto di Foil su un monoscafo "modello".
Se si facesse in scala 1:9, verrebbe un metro di lunghezza al galleggiamento (naturalmente si eliminerebbe il bompresso che non serve), larghezza 35 cm circa con circa 4 kg di dislocamento e poco più di 80 dm2 di vele

Se la si facesse di 65 cm verrebbe in scala 1 a 13,8 con un dislocamento di 1,1 kg circa con circa 35dm2 di vele

Sul sito di beneteau si trovano anche molti altri dati
FIGARO BENETEAU 3 | Beneteau

c'è anche un interessante pdf da scaricare da cui trarre facilmente la vista laterale e in pianta da cui, con una opportuna riscalatura fotografica alla lunghezza voluta, si può già iniziare a costruire il giocattolino: http://www.beneteau.com/sites/defaul...sier_fb3_8.pdf

Qualche immagine presa qua e là:

una vista d'insieme


piano velico



una sezione dello scafo a livello dei foil ( che nel modello possono benissimo essere fissi estesi (tanto non si deve attraccare in nessun porto)




in azione sui foil



qui un altro link interessante

Chevalier Taglang: the FIGARO single-handed Jubilee 1966-2017

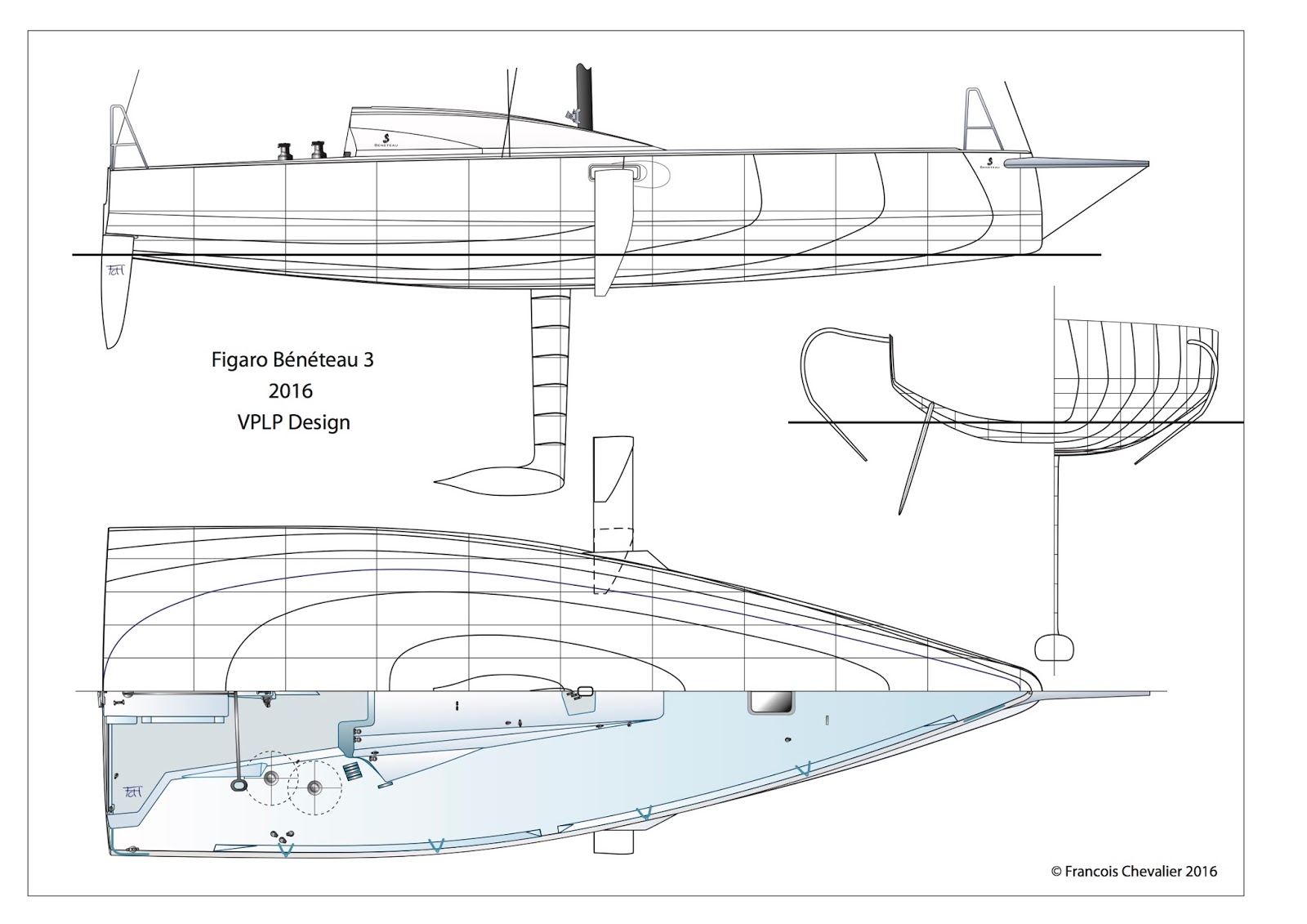

dove si trova anche un disegno che potrebbe essere abbastanza fedele alle forme dello scafo e con uan buona definizione che ne permette un ingrandimento in scala decente



Questi i dati del progetto riportati sul sito di Chevalier della barca reale (c'è qualche info in più rispetto a Beneteau).

Figaro Bénéteau 3
Yacht designer: VPLP
Shipyard: Bénéteau
First launched: 2017 (ahead of the first race to be held in 2019)
Length: 9.75m
Waterline: 9.00m
Beam: 3.45m
Beam (extreme): 5.25m
Draught: 2.50m
Displacement (lightship): 2,900 kg
Fixed ballast: 1100 kg
Water ballasts: 2×220L
Mainsail area: 39.5 sqm
Genoa area: 30.5 sqm
Spinnaker area: 105 sqm


Per la piccola da 65 cm, se si volesse provare, potrebbe essere interessante rispolverare il concetto della Easysail (vedi http://www.baronerosso.it/forum/navi...ml#post1344354) e realizzarla in depron da 3 (o da 6, ma il 3 dovrebbe bastare) con qualche rinforzo solo in zona chiglia/albero/foil.

Lo scafo stilizzato avrebbe 2 spigoli (come la precedente Easysail) e la barca finita dovrebbe venire abbastanza facilmente nei 1100 grammi con 6-700 grammi di zavorra come la Easysail di cui potrà copiare la struttura generale.

Ora ho un aliante in cantiere e, finchè non lo finirò, difficilemente la inizierò, ma se qualcuno vuole provarci, con le info postate e qualche pezzo di depron/cartoncino si può pensare di abbozzare un modellino simpatico.

Ciao a tutti

Ultima modifica di claudio v : 08 febbraio 18 alle ore 23:43
claudio v non è collegato   Rispondi citando
Vecchio 08 febbraio 18, 23:56   #2 (permalink)  Top
User

L'avatar di eupon

Data registr.: 07-04-2010
Residenza: Roma
Messaggi: 949
Moooolto interessante...se qualcuno volesse produrre un pdf per farla da 1m mi potrei anche mettere al lavoro
__________________
ciao, Eugenio
www.ac100.eu
eupon non è collegato   Rispondi citando
Vecchio 09 febbraio 18, 09:49   #3 (permalink)  Top
Moderatore

L'avatar di claudio v

Data registr.: 18-05-2006
Residenza: Torino
Messaggi: 4.598
Citazione:
Originalmente inviato da eupon Visualizza messaggio
Moooolto interessante...se qualcuno volesse produrre un pdf per farla da 1m mi potrei anche mettere al lavoro
Ma Eupon ... con tutte le barche che hai fatto...
Quando ti stampi a lunghezza 1 metro questo...




e questo per info complementari

Citazione:
Originalmente inviato da claudio v Visualizza messaggio
...
c'è anche un interessante pdf da scaricare da cui trarre facilmente la vista laterale e in pianta da cui, con una opportuna riscalatura fotografica alla lunghezza voluta, si può già iniziare a costruire il giocattolino: http://www.beneteau.com/sites/defaul...sier_fb3_8.pdf

.....
una sezione dello scafo a livello dei foil ( che nel modello possono benissimo essere fissi estesi (tanto non si deve attraccare in nessun porto)


e questi dati divisi per 9...

Citazione:
Originalmente inviato da claudio v Visualizza messaggio
...
Questi i dati del progetto riportati sul sito di Chevalier della barca reale (c'è qualche info in più rispetto a Beneteau).

Figaro Bénéteau 3
Yacht designer: VPLP
Shipyard: Bénéteau
First launched: 2017 (ahead of the first race to be held in 2019)
Length: 9.75m
Waterline: 9.00m
Beam: 3.45m
Beam (extreme): 5.25m
Draught: 2.50m
Displacement (lightship): 2,900 kg
Fixed ballast: 1100 kg
Water ballasts: 2×220L
Mainsail area: 39.5 sqm
Genoa area: 30.5 sqm
Spinnaker area: 105 sqm
Se la fai di estruso sagomato dal pieno o di depron da 6 un po' raccordato con qualche ordinata di figura all'interno e poi fibrato, che ti serve ancora?
claudio v non è collegato   Rispondi citando
Vecchio 07 marzo 18, 01:49   #4 (permalink)  Top
Moderatore

L'avatar di claudio v

Data registr.: 18-05-2006
Residenza: Torino
Messaggi: 4.598
Citazione:
Originalmente inviato da eupon Visualizza messaggio
Moooolto interessante...se qualcuno volesse produrre un pdf per farla da 1m mi potrei anche mettere al lavoro
Grazie all'aiuto di un collega abbiamo pdf-izzato il disegno di cui sopra portandolo a lunghezza ft dello scafo a 1 metro se lo si stampa in 1:1.... Ve lo allego

questi i dati in scala 1:9

LFT : (scafo+bompresso) 1080 mm
LWL: 1000 mm
Baglio max: 390 mm
Pescaggio: 280 mm
dislocamento 3980g
S velica: 80dm2


Naturalmente, per le appendici, il disegno in scala non va bene: occorre allargare e allungare deriva e timoni.
Per la deriva dovrebbe bastare portarla a misure simili alle IOM in modo di avere circa minimo 2 dm2 di deriva e un 40 cm di pescaggio; per timoni e foil occorre dargli almeno 5-6 cm di corda nel punto più largo, altrimenti la superficie sarà probabilmente troppo piccola e il momento raddrizzante/ sostegno idrodinamico sarà troppo ridotto.

Dovrebbe uscirne una barchetta semiriproduzione divertente che potrebbe dare piacevoli sorprese nelle arie leggere e medie: magari a qualcuno viene voglia di provarci

Files allegati
Tipo file: pdf 1mt figaro3.pdf‎ (622,4 KB, 108 visite)

Ultima modifica di claudio v : 07 marzo 18 alle ore 09:47
claudio v non è collegato   Rispondi citando
