domanda semplice semplice

ciao a tutti

mi stavo chiedendo una cosa....vedendo alcuni schemi ho notato una cosa: per i condensatori il verso è indicato dal + e - mentre per le resistenze vedo a volte scritto ,ad un capo della R, 1 e all'altro capo 2....ma scusate:le resistenze hanno un verso ?

so che le R hanno ad un capo segnata la prima cifra e all'altro segnata la tolleranza,no? sarà che l'uno si riferisce alla 'prima cifra' e il 2 alla tolleranza'?
kibuzzo non è collegato   Rispondi citando
Vecchio 06 aprile 06, 12:28   #2 (permalink)  Top
User

L'avatar di Albytech

Data registr.: 12-10-2005
Residenza: Treviso
Messaggi: 503
Citazione:
Originalmente inviato da kibuzzo
ciao a tutti

mi stavo chiedendo una cosa....vedendo alcuni schemi ho notato una cosa: per i condensatori il verso è indicato dal + e - mentre per le resistenze vedo a volte scritto ,ad un capo della R, 1 e all'altro capo 2....ma scusate:le resistenze hanno un verso ?

so che le R hanno ad un capo segnata la prima cifra e all'altro segnata la tolleranza,no? sarà che l'uno si riferisce alla 'prima cifra' e il 2 alla tolleranza'?
No, nessun verso per le resistenze e neanche per i condensatori al poliestere o a disco, ma solo per gli elettrolitici e al tantalio (se esistono ancora) non so a cosa si riferiscono i numeri che dici tu. Ciao.
__________________
Vola solo chi osa farlo!
Albytech non è collegato   Rispondi citando
Vecchio 06 aprile 06, 12:47   #3 (permalink)  Top
User

Data registr.: 09-03-2006
Messaggi: 12

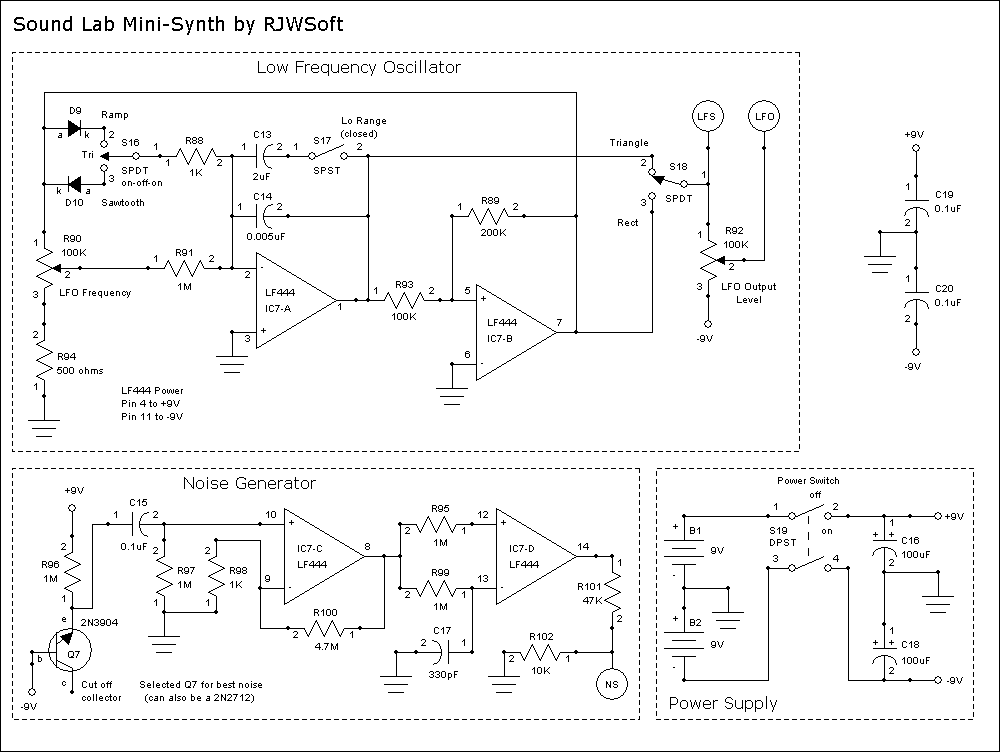

per esempio nell'immagine allegata vedrai le resistenze con dei numeri....se non c'è un senso per disporre le resistenze .......allora che senso ha scrivere 1 e 2?
Icone allegate
domanda semplice semplice-synthkit_lfo_noise_power_001.gif
kibuzzo non è collegato   Rispondi citando
Vecchio 06 aprile 06, 13:04   #4 (permalink)  Top
User

L'avatar di Albytech

Data registr.: 12-10-2005
Residenza: Treviso
Messaggi: 503
Citazione:
Originalmente inviato da kibuzzo
per esempio nell'immagine allegata vedrai le resistenze con dei numeri....se non c'è un senso per disporre le resistenze .......allora che senso ha scrivere 1 e 2?
Si, beh c'è la numerazione anche sugli interruttori....
Comunque è il programma che assegna un numero ad ogni piedino di componente, anche i condensatori sarebbero sbagliati in quanto i non polarizzati (quelli senza il ++++) hanno le armature diverse. (Solo dettagli)
__________________
Vola solo chi osa farlo!
Albytech non è collegato   Rispondi citando
Vecchio 06 aprile 06, 13:08   #5 (permalink)  Top
User

Data registr.: 09-03-2006
Messaggi: 12
grazie del chiarimento Albytech.

spero di non essere passato per il super ignorantone...però onestamente sono alle prime armi e vedere cose così mi mettono in testa dei dubbi.

grazie ancora. svelato il mistero.
kibuzzo non è collegato   Rispondi citando
Vecchio 06 aprile 06, 15:21   #6 (permalink)  Top
UserPlus

L'avatar di protomax

Data registr.: 21-02-2005
Residenza: TURIN 45N 7E
Messaggi: 1.951
Invia un messaggio via MSN a protomax
Citazione:
Originalmente inviato da Albytech
..... e al tantalio (se esistono ancora)
Si esistono e' una tecnologia che a ridotte dimensioni fornisce ottimi condensatori...se non erro anche utilizzata per gli smd di alta capacita' (i chicchetti gialli per intenderci )
__________________
C'e' chi vola con l'elettronica e chi fa volare l'elettronica ... entrambi volano.
________________________________________________
ProtoMax proudly present: ProtoMeter 2
32bit ARM core + ZigBee Radio all in one Telemetry system
... Next on this forum
protomax non è collegato   Rispondi citando
Vecchio 06 aprile 06, 16:05   #7 (permalink)  Top
User

L'avatar di MSchiepp

Data registr.: 21-01-2004
Residenza: Milano
Messaggi: 989
Citazione:
Originalmente inviato da kibuzzo
.......allora che senso ha scrivere 1 e 2?
Il motivo per cui anche i pin delle resistenze e dei componenti non polarizzati sono numerati è semplice: il cad con cui disegni il circuito deve essere in grado di generare la netlist, cioè la lista di tutti i collegamenti per poter simulare il circuito o per generare il circuito stampato; per questo tutti i componenti devono essere identificati (R1, C2,...) e per ogni componente deve essere specificato dove è collegato ogni pin e quindi devono sempre essere distinti.
Nella netlist il collegamento che entra nel pin 2 di ic7a sarà: NET000x IC7A-2, R88-2, R91-2, C13-1, C14-1

Michele
__________________
__________________________________________________
The worst day flying is better than the best day working.
MSchiepp non è collegato   Rispondi citando
Vecchio 06 aprile 06, 16:25   #8 (permalink)  Top
User

Data registr.: 09-03-2006
Messaggi: 12
non avendo a che fare con il cad (o programmi simili) non sarei mai riuscito a svelare il mistero dei numeri.....

quindi non devo fare caso ai numeri per le resistenze ....mentre per i condensatori devo solo stare attento al + e - ,no?
kibuzzo non è collegato   Rispondi citando
Vecchio 06 aprile 06, 16:31   #9 (permalink)  Top
User

L'avatar di MSchiepp

Data registr.: 21-01-2004
Residenza: Milano
Messaggi: 989
Citazione:
Originalmente inviato da kibuzzo
quindi non devo fare caso ai numeri per le resistenze ....mentre per i condensatori devo solo stare attento al + e - ,no?
Sì! e ovviamente anche ai diodi, transistor...

Michele
