Ala geodetica per aliante - BaroneRosso.it

quenda · 27 ottobre 17, 15:05

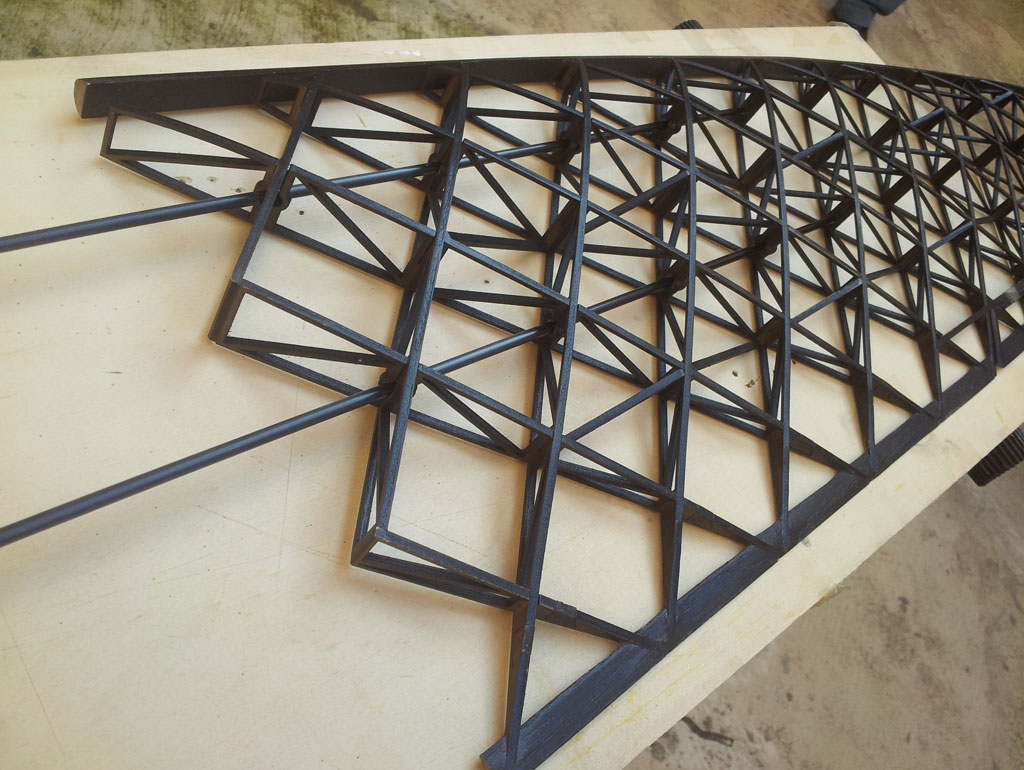

Il mio amico Luigi Rossi, mi ha mostrato l’ala che vedete in queste foto:

Ala geodetica per aliante-20171025_151038.jpg

Ala geodetica per aliante-20171025_151158.jpg

Ala geodetica per aliante-20171025_151056.jpg

Ala geodetica per aliante-20171025_151106.jpg

Si tratta di un progetto originale che come è nello stile di Luigi unisce tecnologie moderne e materiali tradizionali.

Tutto l’aliante è progettato con Rhino e le parti sono tagliate al laser.

L’ala è lunga 185 cm. e presenta una struttura geodetica che in pratica la rende molto resistente senza necessità di avere longherone; infatti i due tubetti di carbonio da 4 mm. servono essenzialmente per il corretto allineamento delle due semiali.

Le centine sono in compensato di betulla da 2 mm. e il peso totale è di circa 220 grammi.

I servocomandi saranno probabilmente degli Hitec HS-55 o similari e la ricopertura verrà fatta in carta Modelspan.

Luigi ha deciso di verniciare la struttura in nero ma personalmente avrei preferito evitare…….anche se il nero sta bene con tutto!!

Per vedere la fusoliera di questo aliante per adesso senza nome, bisogna aspettare ancora un po’……ma garantisco che sarà qualcosa di veramente molto, molto originale.

Ettore

ermete · 27 ottobre 17, 19:00

Molto interessante, complimentoni.
Vi seguo.

fai4602 · 27 ottobre 17, 19:05

Che l'abbia verniciato in nero per poi rivestirlo di trasparente ?

Chissà sotto il solo come potrà comportarsi la struttura ....

ermete · 28 ottobre 17, 07:01

Citazione:

Originalmente inviato da fai4602

Che l'abbia verniciato in nero per poi rivestirlo di trasparente ?

Chissà sotto il solo come potrà comportarsi la struttura ....

Nero col trasparente ci feci un tuttala, la cosa funzionava egregiamente, il legno non ha un grande coefficiente di dilatazione termica.
Mi perprime però la giunzione tra le centine, agli incroci una passa sopra l'altra e rimane un gradino, poi quando si va a ricoprire non rimangono degli avvallamenti a rombo che disturbano il flusso?
Magari poi sono utili come turbolatori...

fai4602 · 28 ottobre 17, 12:50

Probabilmente non avrà voluto portare a livello con tampone per non modificare il profilo, essendo la forma ellittica è assai difficile evitarlo....riguardo all'effetto "turbolatore" mi sembra un po' azzardato....

devCad · 28 ottobre 17, 14:30

Magari vedo male io, ma mi sembra piu' bella che aerodinamicamente e strutturalmente efficiente.

3dman · 28 ottobre 17, 22:49

Bellissima !

Inviato dal mio Nexus 5X utilizzando Tapatalk

neo781 · 29 ottobre 17, 11:46

Citazione:

Originalmente inviato da devCad

Magari vedo male io, ma mi sembra piu' bella che aerodinamicamente e strutturalmente efficiente.

Perchè non lo sarebbe?

mucchino · 30 ottobre 17, 00:06

Urca che bella!!

Inviato dal mio SM-G360F utilizzando Tapatalk

devCad · 02 novembre 17, 12:13

Citazione:

Originalmente inviato da neo781

Perchè non lo sarebbe?

Profilo a gradoni e struttura dalla resistenza discutibile nella zona oltre i longheroni, secondo me.

27 ottobre 17, 15:05	#1 (permalink) Top
quenda User Data registr.: 22-05-2006 Residenza: Piacenza Messaggi: 1.546	Ala geodetica per aliante Il mio amico Luigi Rossi, mi ha mostrato l’ala che vedete in queste foto: Si tratta di un progetto originale che come è nello stile di Luigi unisce tecnologie moderne e materiali tradizionali. Tutto l’aliante è progettato con Rhino e le parti sono tagliate al laser. L’ala è lunga 185 cm. e presenta una struttura geodetica che in pratica la rende molto resistente senza necessità di avere longherone; infatti i due tubetti di carbonio da 4 mm. servono essenzialmente per il corretto allineamento delle due semiali. Le centine sono in compensato di betulla da 2 mm. e il peso totale è di circa 220 grammi. I servocomandi saranno probabilmente degli Hitec HS-55 o similari e la ricopertura verrà fatta in carta Modelspan. Luigi ha deciso di verniciare la struttura in nero ma personalmente avrei preferito evitare…….anche se il nero sta bene con tutto!! Per vedere la fusoliera di questo aliante per adesso senza nome, bisogna aspettare ancora un po’……ma garantisco che sarà qualcosa di veramente molto, molto originale. Ettore

27 ottobre 17, 19:00	#2 (permalink) Top
ermete User Data registr.: 08-03-2006 Messaggi: 759	Molto interessante, complimentoni. Vi seguo. __________________ gattointelligente Mi sono ferito un dito con l'elica. L'ho mostrato al dottore, ma quel cretino si è messo a guardare la luna!

27 ottobre 17, 19:05	#3 (permalink) Top
fai4602 User super Plus Data registr.: 22-07-2003 Residenza: La Piccola Patria del Friuli Messaggi: 20.726	Che l'abbia verniciato in nero per poi rivestirlo di trasparente ? Chissà sotto il solo come potrà comportarsi la struttura .... __________________ Mi son responsabile de quel che scrivo no de quel che ti te lesi. L'aeromodellismo insegna la pazienza perché nell' aeromodellismo la fretta è portatrice di guai. Al'è inutil insegnà al mus.....si piard timp e in plui si infastidis la bestie !

28 ottobre 17, 12:50	#5 (permalink) Top
fai4602 User super Plus Data registr.: 22-07-2003 Residenza: La Piccola Patria del Friuli Messaggi: 20.726	Probabilmente non avrà voluto portare a livello con tampone per non modificare il profilo, essendo la forma ellittica è assai difficile evitarlo....riguardo all'effetto "turbolatore" mi sembra un po' azzardato.... __________________ Mi son responsabile de quel che scrivo no de quel che ti te lesi. L'aeromodellismo insegna la pazienza perché nell' aeromodellismo la fretta è portatrice di guai. Al'è inutil insegnà al mus.....si piard timp e in plui si infastidis la bestie !

28 ottobre 17, 14:30	#6 (permalink) Top
devCad Rivenditore - devCad Data registr.: 04-12-2013 Messaggi: 1.265	Magari vedo male io, ma mi sembra piu' bella che aerodinamicamente e strutturalmente efficiente. __________________ http://www.devcad.com - http://www.profili2.com

28 ottobre 17, 22:49	#7 (permalink) Top
3dman User Data registr.: 28-04-2007 Messaggi: 235	Bellissima ! Inviato dal mio Nexus 5X utilizzando Tapatalk __________________ Non sai cos'è un Volociraptor ? https://www.youtube.com/watch?v=ihzylhetVeg

30 ottobre 17, 00:06	#9 (permalink) Top
mucchino User Data registr.: 09-01-2007 Messaggi: 1.240	Urca che bella!! Inviato dal mio SM-G360F utilizzando Tapatalk __________________ ...mi sconvolge il fatto che quello che mangio a colazione è quello che mangia il water a cena, mentre io leggo in tranquillità... (S.J. 1918;+∞)
