Era da tempo che volevo fare un bel modellone, che mi permettesse di accontentare l'occhio e anche di trainare quando necessario...

una tra le piu belle macchine da traino e da volo secondo me e proprio lo Jodel Robin DR400, (e' chiaro che c'e ne' sono anche altri di velivoli molto belli ed eleganti)



allora ho provato a fare delle ricerche per vedere se si trovava un piano costruttivo di questo aereo, ma no trovato poco e nulla se non a pagamento e su carta, poichè mi piacerebbe tagliarlo con la mia cnc, deluso dalla ricerca ho iniziato a disegnarmelo da solo, partendo dal trittico... trovato in rete.

decisa la scala circa 1:3 ovvero 2.9mt con motorizzazione da decidere...
inizio a tracciare qualche riga qui e la sono arrivato a fare un disegno quasi usabile..

il trittico di partenza (non era molto ben fatto e mi ha fatto tribolare un po ad inquadrarlo per bene) ovviamente e leggermente diverso dalla foto sopra, perche questo trittico ricalca il DR400/160 chevalier (anche se nel trittico c'e scritto dr400/120) , mentre la foto di cui sopra e del robin DR400/180. le differenze sono nella cabina di pilotaggio e nella potenza del motore installato, ma a me va benissimo questa versione con meno vetri, perche piu' semplice da realizzare..





ho iniziato a quotare il necessario per portarlo quindi alla scala desiderata, tracciando la posizione (in verde) delle ordinate, misurando quindi altezza e larghezza.



vista laterale della fusoliera con le posizioni delle varie ordinate



le ordinate che compongono questo velivolo

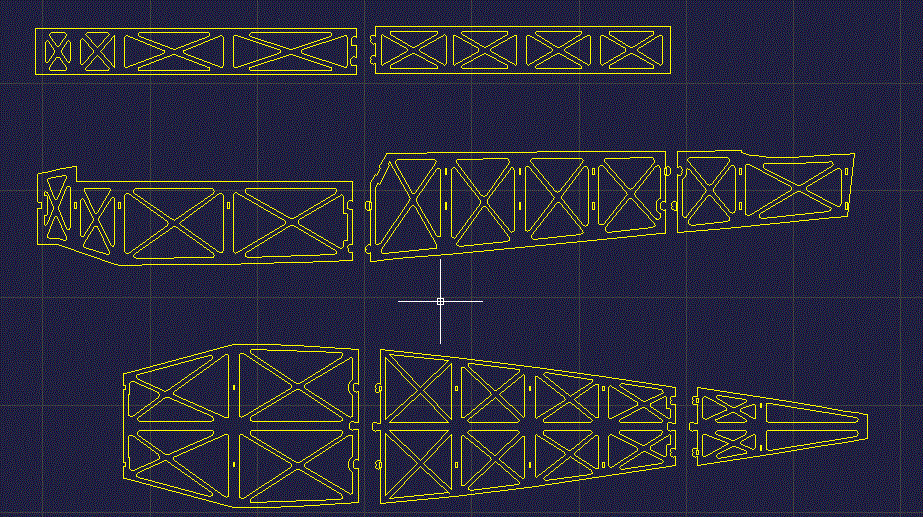

e a seguire le fiancate ed il fondo della fusoliera, sono alleggerite,e divise in pezzi in modo da riuscire a tagliarli con la cnc, altrimenti sarebbero troppo lunghi e andrebbero oltre le dimensioni della mia cnc.




per ora e tutto.. spero al piu presto di farvi vedere qualcosa di piu' interessante

[unodinoi]

Originalmente inviato da gattodistrada

Era da tempo che volevo fare un bel modellone, che mi permettesse di accontentare l'occhio e anche di trainare quando necessario...

una tra le piu belle macchine da traino e da volo secondo me e proprio lo Jodel Robin DR400, (e' chiaro che c'e ne' sono anche altri di velivoli molto belli ed eleganti)



allora ho provato a fare delle ricerche per vedere se si trovava un piano costruttivo di questo aereo, ma no trovato poco e nulla se non a pagamento e su carta, poichè mi piacerebbe tagliarlo con la mia cnc, deluso dalla ricerca ho iniziato a disegnarmelo da solo, partendo dal trittico... trovato in rete.

decisa la scala circa 1:3 ovvero 2.9mt con motorizzazione da decidere...
inizio a tracciare qualche riga qui e la sono arrivato a fare un disegno quasi usabile..

il trittico di partenza (non era molto ben fatto e mi ha fatto tribolare un po ad inquadrarlo per bene) ovviamente e leggermente diverso dalla foto sopra, perche questo trittico ricalca il DR400/160 chevalier (anche se nel trittico c'e scritto dr400/120) , mentre la foto di cui sopra e del robin DR400/180. le differenze sono nella cabina di pilotaggio e nella potenza del motore installato, ma a me va benissimo questa versione con meno vetri, perche piu' semplice da realizzare..





ho iniziato a quotare il necessario per portarlo quindi alla scala desiderata, tracciando la posizione (in verde) delle ordinate, misurando quindi altezza e larghezza.



vista laterale della fusoliera con le posizioni delle varie ordinate



le ordinate che compongono questo velivolo



e a seguire le fiancate ed il fondo della fusoliera, sono alleggerite,e divise in pezzi in modo da riuscire a tagliarli con la cnc, altrimenti sarebbero troppo lunghi e andrebbero oltre le dimensioni della mia cnc.




per ora e tutto.. spero al piu presto di farvi vedere qualcosa di piu' interessante

Bel progetto. Ti seguo visto che per un po' ho cercato di prendere quello della Graupner da 2500mm di apertura ma, un po' per i costi e un po' perchè non mi fido dei modelli costruiti da altri e ancora meno degli ARF, ho sempre rinviato. Se poi viene bene magari, chi lo sa.....

[bruno]

Interessante. Seguo.

[gattodistrada]

vi chiedo scusa per gli orrori ortografici.. ma vista l'ora penso mi perdonerete

dimenticavo il profilo sara un classico naca 2414, e ovviamente l'ala devo ancora iniziare a disegnarla

[gizer]

Bello, seguo!!!

[Icaro62]

Bravo Fiore! Ti seguo con interesse.

Inviato dal mio GT-I9100 utilizzando Tapatalk

[GIONIKO]

Bellissimo progetto , ti seguo con interesse.

ciao da Gioniko.

[mattiamagno]

ti seguo.. usi autocad?

[gattodistrada]

con solidworks, posso fare un montaggio virtuale dei pezzi, e come si vede chiaramente dalla foto, posso trovare facilmente, se qualcosa non e stato fatto per bene.

@mattia si uso autocad 2014 e solidworks 2014

[Andrea97]

Grande Gatto, complimenti per la scelta del soggetto
Seguo e spero di imparare qualcosa
