inizio costruzione trainatore 3mt. apl.

[fabionet31]

Ciao a tutti,

molti me lo hanno chiesto... a me ne servirebbe uno ecc..
e allora facciamolo!

Trainatore per alianti, ala bassa, 3mt. di ap. alare motorizzazione
80 o 100cc bicilindrico. Prendo come riferimento il Bidule 116 della
Topmodel, che vola benissimo. Sul sito non solo danno i dettagli ma anche
il profilo.

Bene inizio la progettazione dell'ala con Autocad (premetto che non ho
molta esperienza con ali centinate, sempre fare in poli impiallaciato, oppure stampo) come per il Bidule avrò flap vicino alla fuso, alettoni fino alla fine, quasi, tutto pioppo da 4mm e listelli di tiglio da 5x5.

mi metto in fresa.. ecco il video
YouTube - lav trainat

[fabionet31]

ho deciso di non fare le ali con le solite cerniere ma di forare le centile e le centine delle parte mobili e fare un bel tubo di alluminio da 5mm passante.

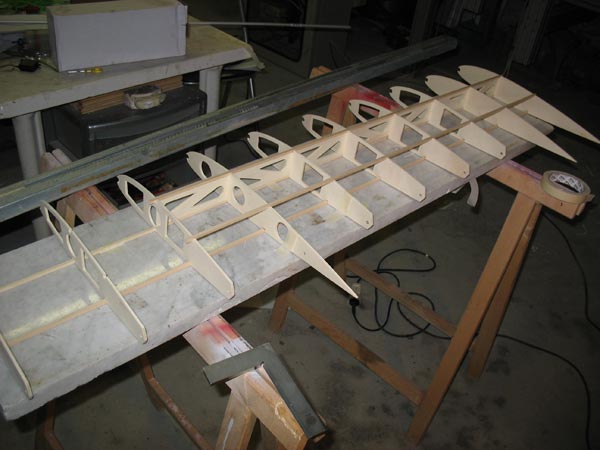

metto tutto su marmo e inizio l'assemblaggio.

la baionetta entra per 450mm in un tubo di fibra, le centine hanno
gia il foro con l'inclinazione di 1° per il diedro.

il resto della baionetta è profilo a " I " tiglio da 5x5 sopra sotto e pioppo da 4mm in mezzo.

[fabionet31]

l'ala andrà successivamente rivestita in balsa da 2mm lasciando
le finestre.. copertuta oracover.

per il bordo d'entrata ho pensato ad un tubo di alluminio da 10mm
però mi sembra un po pesante.. vedremo

nelle prossime versioni allegerirò anche il posteriore delle centine.

a presto balsa kit!

[fabionet31]

urca nessun commento? non interessa a nessuno?

[Mrk89]

I commenti se non arrivano, forse vuol dire che son rimasti tutti bloccati davanti al computer a sbavare ed a guardare e riguardare i progressi come me....

Ottimo lavoro!!


P.S. Voglio la CNC

[bernaroby]

Originalmente inviato da Mrk89

I commenti se non arrivano, forse vuol dire che son rimasti tutti bloccati davanti al computer a sbavare ed a guardare e riguardare i progressi come me....

Ottimo lavoro!!


P.S. Voglio la CNC

Quoto

[gattodistrada]

urca fabio non me ne ero nemmeno accorto... posso 2 domandine?? perche la fresa fa doppia passata quando taglia??

un eventuale kit cosa verrebbe a costare?

[HappyFly]

Originalmente inviato da gattodistrada

urca fabio non me ne ero nemmeno accorto... posso 2 domandine?? perche la fresa fa doppia passata quando taglia?? un eventuale kit cosa verrebbe a costare?

Penso che sia una tecnica in cui la prima passata detta di taglio è qualche decimo più interna, poi la seconda passata detta di finitura porta a misura, è così Fabio ?

[fabionet31]

si.. circa.

il primo problema è che il legno non è calibrato e quindi il pioppo da 4 è in alcuni posti da 4 in altri 4,5 in altri 3,8

poi quando si è vicini ai galoppini di fissaggio il legno è basso invece
in mezzo "bomba" verso l'alto.

Quindi quando faccio lo zero allo spigolo, mi trovo in mezzo ad aver già tagliato alla prima passata

in realtà faccio fare due passate a 800 mm/min sa 2mm lasciando dei ponticelli di unione. perchè ieri sera si è staccato un pezzo dal centro
centina si è impuntato sul mandrino e ho spaccato il legno e piegato i galoppini da 8ma.

non taglio in una sola passata per non bruciare l'utensile.. diventa nero

ora sto predisponendo il vuoto..

[andrefly]

Come hai scelto lo spessore dei longheroni alari, cioè in base a che cosa?E perchè di tiglio?
